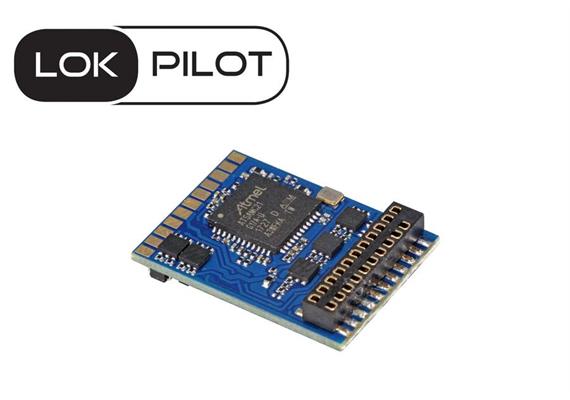

ESU 59629 LokPilot 5 DCC, 21MTC NEM660 - Spurweite H0, 0

Action fino ad esaurimento scorte

35.90 CHF / Pc

Au lieu de RRP ~~37.90~~

inc 8.1% Impôt

Rabais de quantité

Nombre	Remise
>= 2	2%
>= 4	3%
>= 8	4%
>= 12	5%
>= 16	6%
>= 20	7%

Stock: 8

N: 08959629

Nombre

Panier

Rappeler

Imprimer

Demande de cet article »

Downloads (1)

ESU LokPilot 5 Anleitung 03.2021.pdf (2 MB)

Description

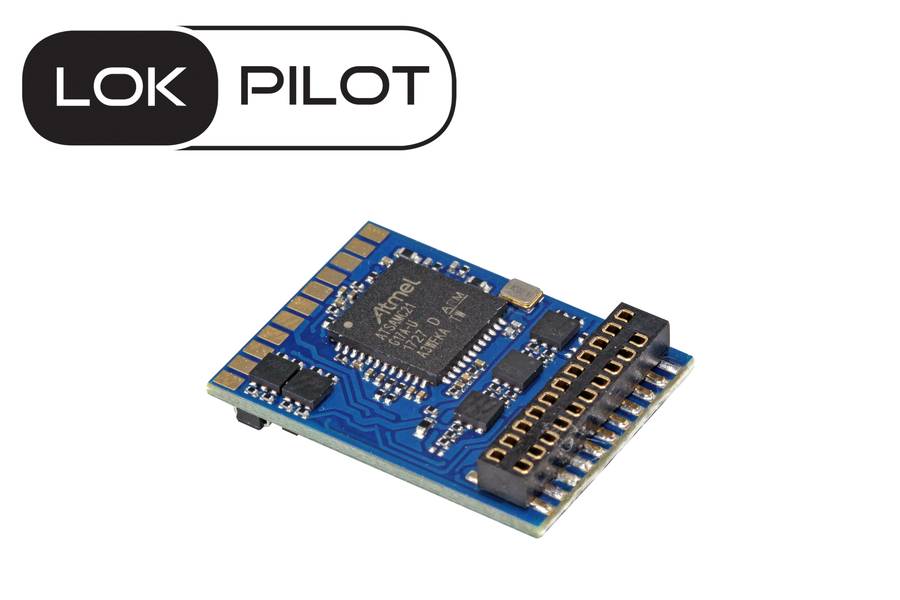

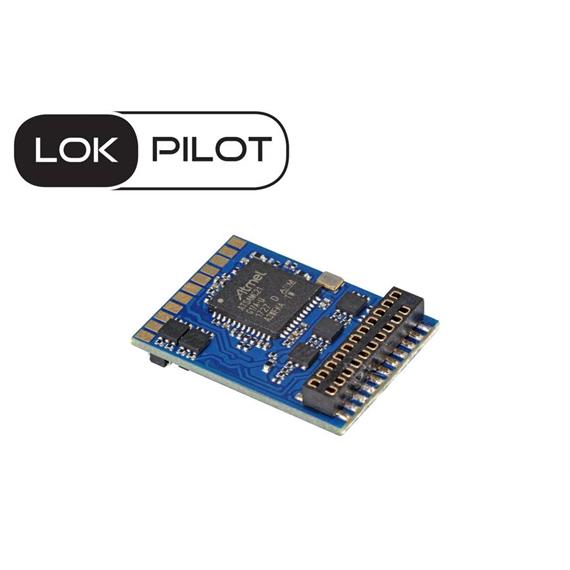

ESU LokPilot 5 DCC, 21MTC NEM660 - Art.Nr. 59629

Spurweite H0, 0

LokPilot 5 DCC, 21MTC NEM660

Der LokPilot 5 DCC ist der „Zwillingsbruder“ des LokPilot 5. Die beiden teilen sich fast alle Eigenschaften, der LokPilot 5 DCC ist jedoch ein reiner DCC Decoder und kann nicht auf analogen Wechselstromanlagen eingesetzt werden. Dieser Verzicht auf Flexibilität wird jedoch mit einem günstigeren Preis belohnt

LokPilot 5 Decoder werden mit allen gängigen Schnittstellen angeboten.

Betriebsarten
Der LokPilot 5 DCC ist ein „reinrassiger“ DCC-Decoder. 14 bis 128 Fahrstufen sind so selbstverständlich wie 2- und 4-stellige Adressen. Es können bis zu 32 Funktionen ausgelöst werden. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.

Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.

Der LokPilot 5 DCC Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU / ZACK Befehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.

Der LokPilot 5 DCC Decoder kann auf analogen Gleichstrombahnen eingesetzt werden. Die Höchstgeschwindigkeit kann hierbei separat eingestellt werden.

Der Decoder schaltet zwischen den Betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden.

Funktionen
Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokPilot 5 DCC mit Funktionsausgängen vollgepackt. Je nach Schnittstellenausführung bietet jeder LokPilot 5 DCC Decoder wenigstens 10 verstärkte Funktionsausgänge mit je 250mA Ausgangsstrom. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.

Motorsteuerung
Die Motorsteuerung des LokPilot 5 DCC wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokPilot 5 DCC Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältere Motoren.

Betriebssicherheit
An den LokPilot 5 DCC kann auf Wunsch ein PowerPack zur Überbrückung dreckiger Schienenabschnitte angeschlossen werden.

Schutz
Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.

Technische Daten
Betriebsarten:
NMRA/DCC mit 14, 28 und 128 Fahrstufen, DCC RailCom®
DCC 2-stellige und 4-stellige Adressen (kurze und lange Adressen)
Digital Motorola® (alt und neu), bis zu 255 Adressen im Motorola®-Betrieb
Selectrix® Fahrbetrieb
M4-Betrieb (Automatische Anmeldung an mfx®-kompatiblen Zentralen)
Analog Gleichspannung (abschaltbar). Analog Wechselspannung (abschaltbar)
Automatische Erkennung der Betriebsart und DCC-Fahrstufeneinstellung
Unterstützung der Lenz® LG100, Märklin®, Roco® Bremsstrecken und ZIMO® HLU Befehle
Unterstützung für ABC Bremsmodus und ABC-Pendelzugstrecke
Falschfahrbit / Speicherung der Betriebszustände
Intelligenter Programmiermodus mit Märklin® 6021®
Rangiergang und Anfahr- und Bremsverzögerung per Taste schaltbar
Fahrtreglerteil:
2,0 A Dauerbelastbarkeit
Anschluss von Gleichstrom- Glockenanker- und Wechselstrommotoren (mit Permanentmagnet)
Geräuschlose, motorschonende Ansteuerung mit bis zu 50 kHz Taktfrequenz
Motorausgang gegen Überlast geschützt. Lastregelung der 5. Generation (abschaltbar)
Funktionsausgänge:
10 verstärkte Funktionsausgänge
Version mit 21MTC-Schnittstelle zusätzlich 2 Logiklevelausgänge sowie 2 weitere Logiklevelausgänge statt SUSI
Version mit PluX22-Schnittstelle 2 Logiklevelausgänge statt SUSI
250mA Belastbarkeit pro verstärktem Ausgang
Summenstrom aller Funktionsausgänge ca. 500mA. Ausgänge kurzschlussfest
Belegung der Funktionsausgänge frei wählbar (function mapping)
Dimensionen:
21,4mm x 15,5mm x 4,5mm

Altersempfehlung: 14+
