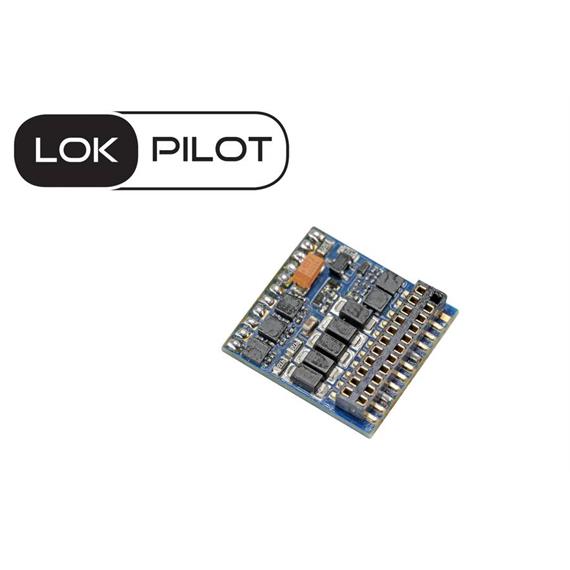

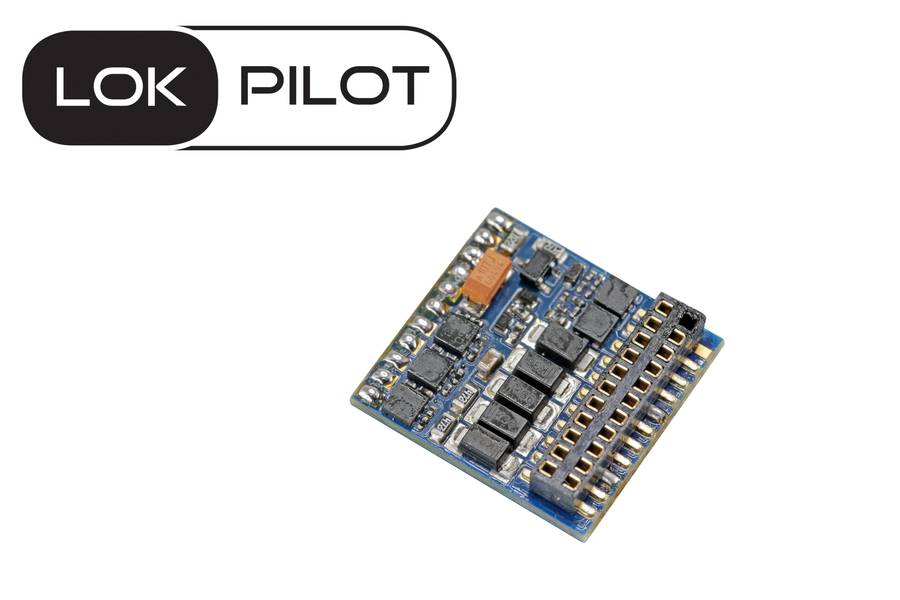

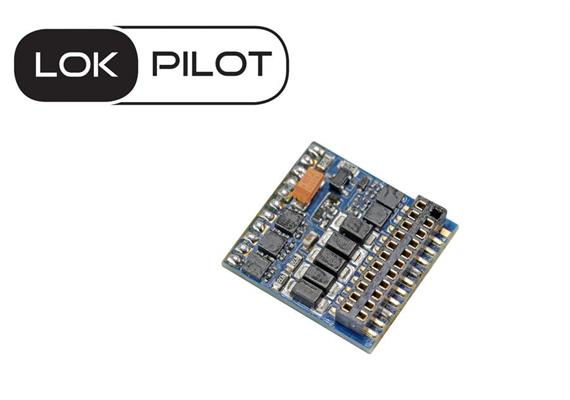

ESU 59219 LokPilot 5 Fx DCC/MM/SX, 21MTC, NEM660, H0, 0

Action fino ad esaurimento scorte

26.90 CHF / Pc

Au lieu de RRP ~~28.90~~

inc 8.1% Impôt

Rabais de quantité

Nombre	Remise
>= 2	2%
>= 4	3%
>= 8	4%
>= 12	5%
>= 16	6%
>= 20	7%

Stock: 2

N: 08959219

Nombre

Panier

Rappeler

Imprimer

Demande de cet article »

Downloads (1)

ESU LokPilot 5 Anleitung 03.2021.pdf (2 MB)

Description

ESU LokPilot 5 Fx DCC/MM/SX, 21MTC, NEM660 - Art.Nr. 59219

H0, 0

LokPilot 5 Fx DCC/MM/SX, 21MTC NEM660

Der LokPilot 5 Fx ist ein Funktionsdecoder ohne Motorausgang und somit perfekt für den Einbau in Steuerwagen oder Funktionsmodelle geeignet. Weil er DCC mit RailCom® ebenso wie Motorola® und Selectrix spricht, kann er mit allen gängigen Digitalzentralen eingesetzt werden. Seine flexible Funktionstastenzuordnung und die vielfältigen Lichteffekte teilt er mit den anderen LokPilot 5 Decodern aus dem Hause ESU.

Der LokPilot 5 Fx wird in drei Varianten geliefert: Neben der »klassischen« Ausführung mit 8-poligem NEM 652 Kabelbaum ist auch eine Variante für das 21MTC-Interface und mit PluX22 Schnittstelle erhältlich.

Betriebsarten
Der LokPilot 5 Fx ist ein Multiprotokolldecoder. Er beherrscht das Datenformat DCC ebenso wie Motorola® und Selectrix®. Im DCC-Format sind 14-128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen. Es können bis zu 28 Funktionen ausgelöst werden. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale (z.B. ECoS) vollautomatisch an.

Er beherrscht alle DCC-Programmiermodi und kann mit allen DCC-kompatiblen Digitalzentralen gefahren und programmiert werden: Durch RailCom® ist mit geeigneten Zentralen auch ein Auslesen der CV-Werte auf dem Hauptgleis möglich. Für Zentralen, die nur die CVs von 1-255 programmieren können (z.B. ROCO® Multimaus) existieren Hilfsregister.

Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.

Der LokPilot 5 Fx Decoder erkennt die Märklin®-Bremsstrecken ebenso wie ZIMO®-HLU/ZACK-Bremsbefehle oder das Lenz® ABC-System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus „hält“ er auch bei einer Selectrix®-Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen. Obwohl dieser Decoder natürlich keinen Motorausgang besitzt, ist dies auch bei einem Funktionsdecoder wichtig, um Steuerwagen und Motorwagen synchronisieren zu können.

Der LokPilot 5 FX Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden. Der Decoder schaltet zwischen den Betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden.

Funktionen
Der LokPilot 5 Fx wurde mit erstaunlich vielen Funktionsausgängen ausgestattet. Je nach Schnittstellenausführung bietet jeder LokPilot 5 Fx Decoder wenigstens 10 verstärkte Funktionsausgänge mit je 250mA Ausgangsstrom. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden.

Zusammenspiel
Der LokPilot 5 Fx ist auf ein Zusammenspiel mit den LokSound 5 und den LokPilot 5 Decodern ausgelegt: So ist es beispielsweise möglich, die Lok eines Triebzuges mit einem LokSound 5 Decoder und den Steuerwagen mit einem LokPilot 5 Fx auszustatten. Gleiche Adresse vorausgesetzt, verhalten sich beide absolut identisch. Die identische Anordnung der CVs erleichtert die Abstimmung der beiden Decoder.

Betriebssicherheit
An den LokPilot 5 Fx kann auf Wunsch ein PowerPack zur Überbrückung schmutziger Schienenabschnit-te angeschlossen werden.

Schutz
Selbstverständlich sind die Ausgänge gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.

Technische Daten
Betriebsarten:
NMRA/DCC mit 14, 28 und 128 Fahrstufen, DCC RailCom®
DCC 2-stellige und 4-stellige Adressen (kurze und lange Adressen)
Digital Motorola® (alt und neu), bis zu 255 Adressen im Motorola®-Betrieb
Selectrix® Fahrbetrieb
Analog Gleichspannung (abschaltbar). Analog Wechselspannung (abschaltbar)
Automatische Erkennung der Betriebsart und DCC-Fahrstufeneinstellung
Unterstützung der Lenz® LG100, Märklin®, Roco® Bremsstrecken und ZIMO® HLU Befehle
Unterstützung für ABC Bremsmodus und ABC-Pendelzugstrecke
Falschfahrbit / Speicherung der Betriebszustände
Intelligenter Programmiermodus mit Märklin® 6021®
Rangiergang und Anfahr- und Bremsverzögerung per Taste schaltbar
Fahrtreglerteil:
Nicht vorhanden
Funktionsausgänge:
10 verstärkte Funktionsausgänge
Version mit 21MTC-Schnittstelle zusätzlich 2 Logiklevelausgänge sowie 2 weitere Logiklevelausgänge statt SUSI
Version mit PluX22-Schnittstelle 2 Logiklevelausgänge statt SUSI
250mA Belastbarkeit pro verstärktem Ausgang
Summenstrom aller Funktionsausgänge ca. 1500mA. Ausgänge kurzschlussfest
Belegung der Funktionsausgänge frei wählbar (function mapping)
Dimensionen:
16,5mm x 15,5mm x 4,5mm

Altersempfehlung: 14+
