Tams 53-04047-01 LC-NG-04 "Straßenlaternen", für alle Nenngrößen - H0, H0m, N ...

Azione jusqu'à épuisement des stocks

21.90 CHF / Pz

invece di RRP ~~25.90~~

inc 8.1% Tasse

Azione: 2

No: 306530404701

Numero

Carrello

Ricorda

Stampa

Richiesta per questo articolo »

Downloads (1)

TAMS LC-NG Anleitung DE.pdf (14 MB)

Descrizzione

Tams LC-NG-04 "Straßenlaternen" - Art. Nr. 53-04047-01

Für alle Nenngrößen - H0, H0m, N ... usw.

LC-NG-04 "Straßenlaternen"

14 Ausgänge (je max. 200 mA) für den Anschluss von Glühlämpchen oder LEDs (über Vorwiderstände)

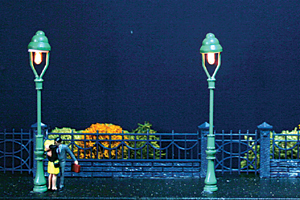

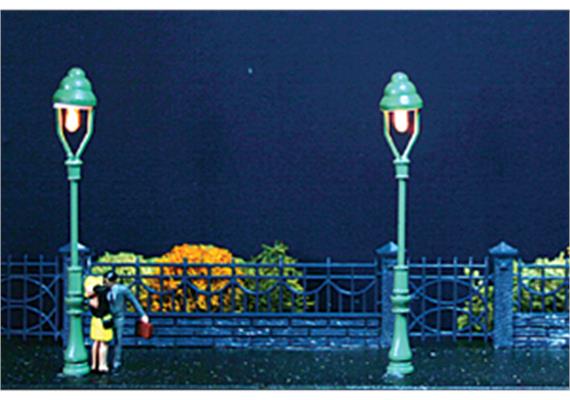

- Programm-Variante 1 "Moderne Straßenlaternen": Die Laternen werden beim Einschalten langsam heller bevor sie ihre endgültige Helligkeit erreichen. Nach jedem Einschalten flackert die Beleuchtung an einem anderen Ausgang und simuliert damit eine defekte Straßenlaterne.

- Programm-Variante 2 "Gaslaternen": Die Laternen werden nach dem Einschalten langsam heller und flackern dabei unabhängig voneinander in individuellen Mustern. Während des Betriebs schwankt die Helligkeit (aufgrund von "Gasdruckschwankungen"). Nach dem Ausschalten leuchten die Laternen zunächst mit geringerer Helligkeit, bevor sie ganz ausgehen.

maximaler Gesamtstrom: 1.000 mA
Hinweis: Der maximale Strom des LC-NG-Moduls beträgt 1.000 mA und der maximale Strom pro Ausgang 200 mA. Beim Anschluss mehrerer Lämpchen an einen Ausgang können diese Maximalwerte leicht überschritten werden, der Baustein oder der Ausgang werden dabei i.d.R. irreparabel beschädigt.

Verwendung des Schalteingangs
- geschlossen --> sukzessives Einschalten der Laternen werden entsprechend der eingestellten Variante
- offen --> sukzessives Ausschalten der Laternen werden entsprechend der eingestellten Variante

Einstellungen am Trimmpoti
- Länge der Pausen zwischen dem Einschalten der einzelnen Laternen. Durch Einstellen einer langen Zeit kann z.B. das Anzünden der Gaslaternen durch einen Laternenanzünder simuliert werden.

Anwendung
- für analoge und digitale Modellbahnanlagen
- für Modellbau und Dioramenbau
- für alle Nenngrößen

Technische Daten:
Versorgungsspannung: - 10 bis 18 Volt Wechselspannung oder 10 bis 22 Volt Gleichspannung
Stromaufnahme (ohne angeschlossene Verbraucher): ca. 40 mA
Maximaler Gesamtstrom: 1.000 mA
Anzahl der Ausgänge: 14 für den Anschluss von LEDs, Lämpchen oder nachrangigen Schaltungen
Max. Strom pro Ausgang: 200 mA
Anzahl der Schalteingänge: 1
Abmessungen der Platine mit Gehäuse: ca. 39 x 31 x 13 mm
Gewicht mit Gehäuse: ca. 15 g

Mehr Infos im der pdf. Anleitung
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
