Descrizzione

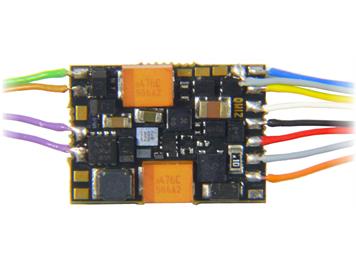

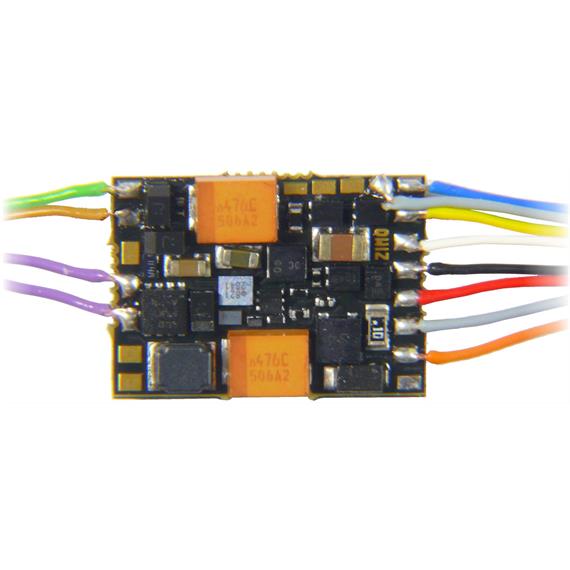

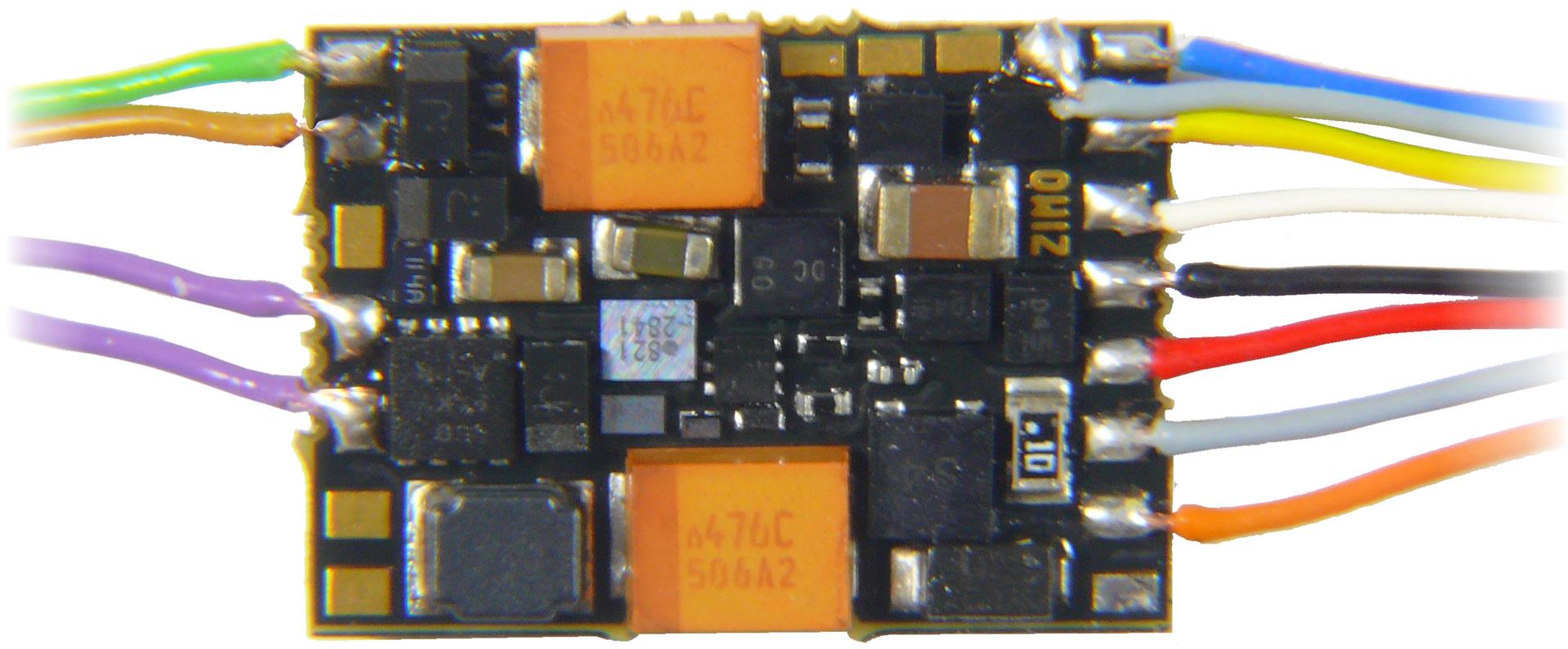

ZIMO MS500F Subminiatur-Sounddecoder, 0,7A, 4 Fu-Ausgänge, 6pol. Schnittstelle an Litzen - Art.Nr. 05211782
N, H0e, H0m
MS500F Subminiatur-Sounddecoder, 0,7A, 4 Fu-Ausgänge, 6pol. Schnittstelle an Litzen (NEM 651)
Funktional baugleich mit MS490, bei geänderten Abmessungen:
14 x 10 x 2,6 mm statt 19 x 8,6 x 2,9 mm

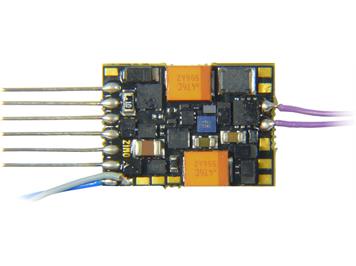

Miniatur-Sound-Decoder mit wahlweise NEM651-Schnittstelle (6-polige Stiftleiste direkt am Decoder, keine Drähte), KEINE L-Variante; oder bedrahtet in den Versionen MS500, MS500R, MS500F.
"MS-Sound" mit 1?W volldigitalem Sound-Amplifier für 8 Ohm Lautsprecher.
"Stay-alive": Direkter Anschluss, begrenzt auf 1000 µF. Außerdem ist wie an alle Decoder eine externe Schaltung mit dem StayAlive-Controller STACO1 oder auch einigen Dioden, Widerstand und dem Energiespeicher-Elko anschließbar.
Um die kleinen Abmessungen zu ermöglichen, sind die Decoder der MS500-Familie jedoch NICHT mfx-kompatibel.
Allgemeine Daten:
- Durch seine geringe Größe ist der Decoder besonders für N, H0m und TT-Modelle geeignet
- mit 8-pol Schnittstelle NEM652 an Drähten, Decoder in Schrumpfschlauch
- Abmessungen 14 x 10 x 2,6 mm
- Motor-/Gesamtstrom: 0,7 A (1,5 A Spitze)
- Audio-Leistung: 1 W
- 4 Funktionsausgänge, (davon 3 am Stecker, 1 mit Draht), 2 Logikpegel- und Servo-Ausgänge
- ausgestattet mit ZIMO Eigenschaften: DCC, MM, SUSI, RailCom, NMRA u. ZIMO function mapping, u.v.a.
- Lautsprecher von 8 Ohm einsetzbar.

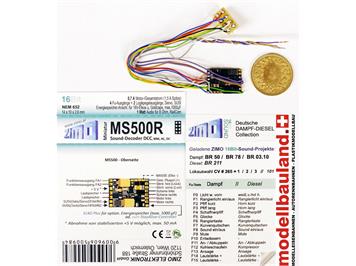

Ausgeliefert wird der Decoder mit der Sound-Collection ZSP01006 mit Dampfloksounds für DB BR50 / BR78 / BR03.10 und Dieselloksound für BR211
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
Download
Bediennungsanleitung MX630 .pdf
