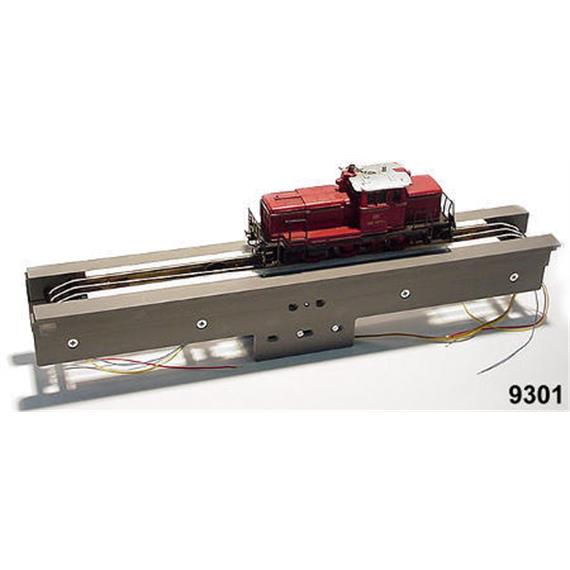

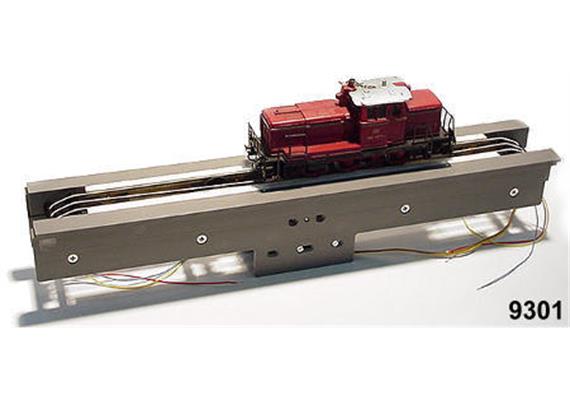

LUX 9301 Radreinigungsanlage zum Einbau mit Faulhabermotor - H0 (1:87)
Downloads (2)
Descrizzione
LUX Radreinigungsanlage zum Einbau mit Faulhabermotor - Art.Nr. 9301
H0 1:87 - AC, DC, digital
H0-Radreinigungsanlage, Einbaugerät für AC-System (Märklin) und DC-System (2-Leiter Gleichstrom),
analog und digital einsetzbar, mit Faulhabermotor.
Die Radreinigungsanlage ...
- Als Einbau- oder Tischgerät erhältlich
- Säubert getriebene und nicht getriebene Räder schienengebundener Modelbahnfahrzeuge
- Beseitigt Öl- und Schmutzrückstände an den Rädern
... und Sie erreichen somit:
- Saubere Radlaufflächen der Lokomotiven und Wagen
- Entölte Haftreifen
- Funktionssicherheit der Modellbahnfahrzeuge
Die mit Fahrspannung (analog und digital) versorgte und somit befahrbare H0-Radreinigungsanlage für alle Modellbahnsysteme säubert getriebene und nicht getriebene Räder schienengebundener Modellbahnfahrzeuge von Öl- und Schmutzrückständen. Das Gerät ist für Lokomotiven und Wagen gleichermaßen geeignet und kann integriert in Modellbahnwagen von kompletten Zügen be-/überfahren werden.
Die mit einem 12 Volt DC-Motor (Faulhaber¹) angetriebene Radreinigungstechnik lässt zwei mit Poliermaterial belegte Messingstäbe unter dem Lok- und Wagenrad oszillieren. Somit stellt sich eine Reinigungswirkung an der Radlauffläche von Lokomotiven und Wagen ein. Die auf dem 250 mm langen Reinigungsstreifen abrollende Radlauffläche wird somit auch bei größeren Raddurchmessern komplett gereinigt.
Durch die oszillierende Bewegung der Reinigungsstreifen sinkt die zunächst stehende Lokomotive durch ihr Eigengewicht in den Filzbelag. Bei Einspeisung einer geringen Fahrspannung drehen sich dann bei stehender Lokomotive die Räder. Nicht angetriebene Räder (z. B. Wagonräder) werden durch das Abrollen der Radlaufflächen (Fortbewegung) auf dem oszillierenden Poliermaterial gereinigt. Dazu wird der Wagen manuell oder durch die ziehende bzw. schiebende Lokomotive bewegt. Ein manuell zeitaufwendiges Reinigen der Radlaufflächen entfällt. Ihre Lokomotiven und Wagen erhalten saubere Radlaufflächen, was eine optimale Stromaufnahme zwischen Schiene und Rad ermöglicht.
Die bei 12 Volt (DC) exzentrisch und hochfrequent getriebene Radreinigungstechnik (Polierstäbe) kann wahlweise (je nach Verschmutzungsgrad der Radflächen) mit selbstklebendem Filz- oder Schmirgelleinen belegt werden. Bei besonders hartnäckigen Verschmutzungen können die Filzstreifen (Art.-Nr. 9307) mit einer fettlösenden Substanz benetzt werden. Schmirgelleinen (Art.-Nr. 9308) sollte nicht in Verbindung mit Haftstreifen verwendet werden. Zum Wechseln der Radreinigungsstreifen können die Messing-Trägerprofile (Art.-Nr. 9302) aus der Anlage herausgenommen und die Reinigungsstreifen abgezogen und neu belegt werden.
Der Motor (Faulhaber1) der Radreinigungsanlage wird mit einer geregelten Gleichspannung von 0-12 Volt (DC) betrieben. Eine entsprechende Versorgungsspannung liefern
Adapterplatine für H0-Radreiniger Art. 9304
handelsübliche Modellbahn Trafos (beachten Sie die technischen Angaben des Trafos). Durch die von uns angebotene Adapterplatine Art.-Nr- 9304 wird aus einer Wechselspannung eine Gleichspannung erzeugt.
Zur digitalen Ansteuerung wird die Radreinigungsanlage mit einem systemkompatiblen Decoder (kann auch nachgerüstet werden) geliefert. Steuerungsspezifische Decoder (ggf. gegen Aufpreis) bauen wir wunschgemäß ein. Bitte bei der Bestellung angeben.
Technische Daten:
Die Radreinigungsanlage wurde unter Berücksichtigung der Normen Europäischer Modellbahnen konstruiert. Die Spannungsversorgung des Antriebsmotors der Radreinigungsanlage darf nicht mit Halbwellen- und Impulsbreitensteuerung erfolgen.
Spannungsversorgung 0-12 Volt (DC)
Spannungsversorgung digital
Multiprotokolldecoder (Motorola- DCC- Selectrix-Format)
Stromaufnahme ca. 150 mA
max. Motorspannung am Reinigungsantrieb 12 Volt DC
Reinigungslänge (Tischgerät sowie Einbaugerät) 250 mm
Gewicht Einbaugerät ca. 355 Gramm
Gewicht Tischgerät ca. 1200 Gramm
Einbaumaße Einbaugerät Länge 300 mm / Breite 40 mm / Höhe 50 mm
Außenmaß Tischgerät Länge 900 mm / Breite 70 mm / Höhe 62 mm
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
