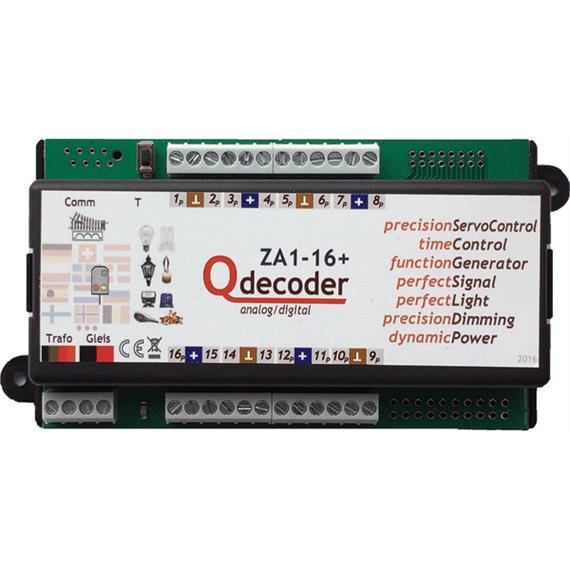

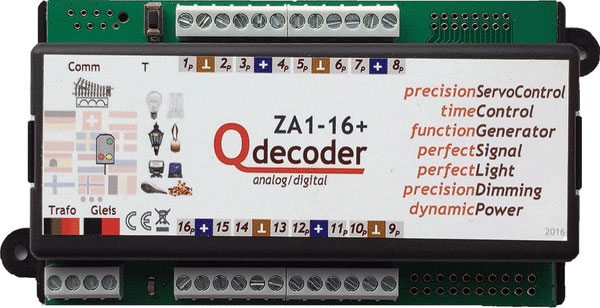

Qdecoder QD123 Standart Lichtsignaldecoder Qdecoder ZA1-16+Standart - Art.Nr. 329123
Lichtsignaldecoder Qdecoder ZA1-16+, QD123
Lichtsignaldecoder im DCC und Motorolaformat von Qdecoder
Der Alleskönner ZA1-16+ von Qdecoder. Er vereint die Vorteile eines Lichtsignaldecoders, bei dem alle vorhanden Bahnverwaltungen mit allen vorkommenden Signaltypen in einem Decoder programmiert sind, mit denen eines frei programmierbaren Decoders mit Ablaufsteuerung und Funktionsgenerator. Es können damit Signale von Microscale, Alphamodell, Schneider, Mafen etc. in den Spuren Z, N, H0, H0m, 0, 1, G und IIm angesteuert werden. Die Decoder QD123 und QD124 unterscheiden sich in der Art des Anschlusses (Schraub- oder steckbare Schraubkontakte)
Lichtsignaldecoder von Qdecoder, die Haupteigenschaften
- alle Signalbilder der Schweizerischen Bahngesellschaften und den meisten europäischen Bahnverwaltungen bis ins letzte Detail
- schaltet bis zu 8 Magnetweichen
- Lampen mit Lichteffekten
- automatische Ablaufsteuerungen
- jeder Ausgang indviduell einstellbar
- frei programmierbar, frei adressierbar
- mit Taster steuerbar
- analog einsetzbar
- auch für Nichtmodellbahner
Lichtsignaldecoder von Qdecoder und deren technischen Finessen
Der mit perfectSignal ausgerüstete Lichtsignaldecoder QD123, QD124 bildet die kompletten Signalbücher einschliesslich aller Rangier-, Sonder- und Zusatzsignale in absoluter Vorbildtreue nach - einschliesslich aller beim Übergang zwischen Signalbildern auftretenden Effekte und Phantom-Signalbilder. Und die Signale können sogar im 16 2/3 Hz Takt flimmern. Die Dunkelphase und die Helligkeit jeder Leuchtdiode kann individuell eingestellt werden. Jedes Signal kann sowohl über ein Digitalsystem als auch mit Hilfe von Tastern auf analog betriebenen Anlagen angesteuert werden. Damit steht dem Einsatz hochwertiger Signale auch auf analog betriebenen Modellbahnanlagen nichts mehr im Wege.
timeControl Qdecoder können sowohl einfache wie auch sehr komplexe automatische Abläufe steuern. timeControl bezeichnet die Funktion eines Qdecoders, bei der in einem einfachen zeitgesteuerten Ablauf nacheinander verschiedene Funktionsausgänge für eine bestimmte Zeit eingeschaltet werden.
In Kombination mit dem functionGenerator steht die komplette Funktionalität bereit, um auch komplexe Zustandsautomaten zu realisieren.
perfectLight umfangreiche und komfortable Funktionen für die Realisierung von Beleuchtungen:
Neu ergänzt wurde die Ansteuerung von Servomotoren (precisionServoControl) - allerdings sind für den Betrieb von Servomotoren am ZA1-16+ eine externe 5V-Versorgung und ein externer Widerstand erforderlich.
- Mit Lichteffekten werden Kerzen, Leuchstoffröhren, Gaslaternen, Schweisslicht und viele andere Lichtquellen mit Lampen und Leuchtdioden realistisch nachgebildet. Jeder Effekt ist individuell angesteuert, so dass mehrere Kerzen auch unterschiedlich „brennen“ - und selbst der Luftzug, der alle gleichzeitig flackern lässt wurde nicht vergessen. Dass die Eigenschaften der Effekte schliesslich noch durch den Anwender verfeinert werden können, versteht sich bei Qdecodern von selbst.
- Zufällige Schaltvorgänge bringen vielfältiges Leben in die Modellwelt und lassen sich mit den Lichteffekten kombinieren.
- Lauflichter, wachsende und wandernde Lichtbalken sind einfach ansteuerbar.
- Auch ohne Nutzung der perfectLight Funktionen kann jeder Ausgang individuell auf Dauer-, Impuls-, Puls- oder Blinkbetrieb eingestellt werden - mit Blinkzeiten von 1/100 Sekunden bis zu 11 Minuten. Ebenso können die Helligkeit sowie die Auf- und. Abblendzeiten für jeden Ausgang einzeln eingestellt werden.
precisionDimming erlaubt an den mit einem „P“ gekennzeichneten Anschlüssen eine hochpräzise Ansteuerung, die selbst superhelle Lampen ganz gleichmässig aufblenden und Motoren extrem sanft anlaufen lässt. dynamicPower Ist eine Strombegrenzung, um sich selbst und die angeschlossenen Komponenten zu schützen. Manchmal benötigt man kurze Schaltströme, die teils deutlich über der Strombegrenzung liegt - beispielsweise beim Schalten von Weichen oder beim Einschalten von Glühlampen. Durch den Einsatz von dynamicPower erlauben alle Qdecoder für einige Zeit einen grösseren Strom, ohne dass der mittlere Strom über der Strombegrenzung liegt.
precisionServoControl generiert Präzisions-Steuersignale die Servomotoren weich laufen lässt.
