LUX H0m-Radreinigungsanlage zum Einbau - Art.Nr. 9320
H0m - Gleichstrom analog und digital
Radreinigungsanlagen für alle H0m-Gleis- und Steuerungssysteme analog und digital.

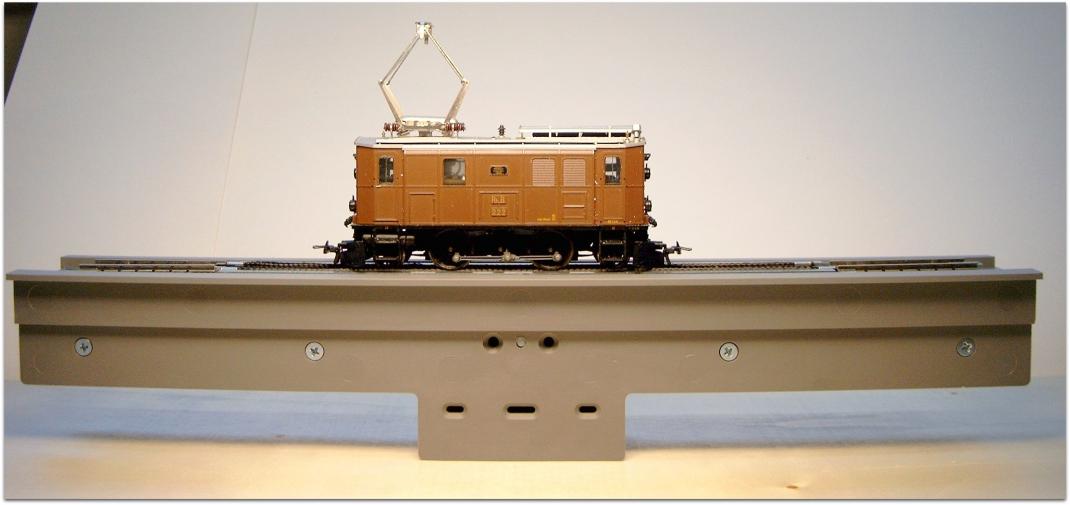

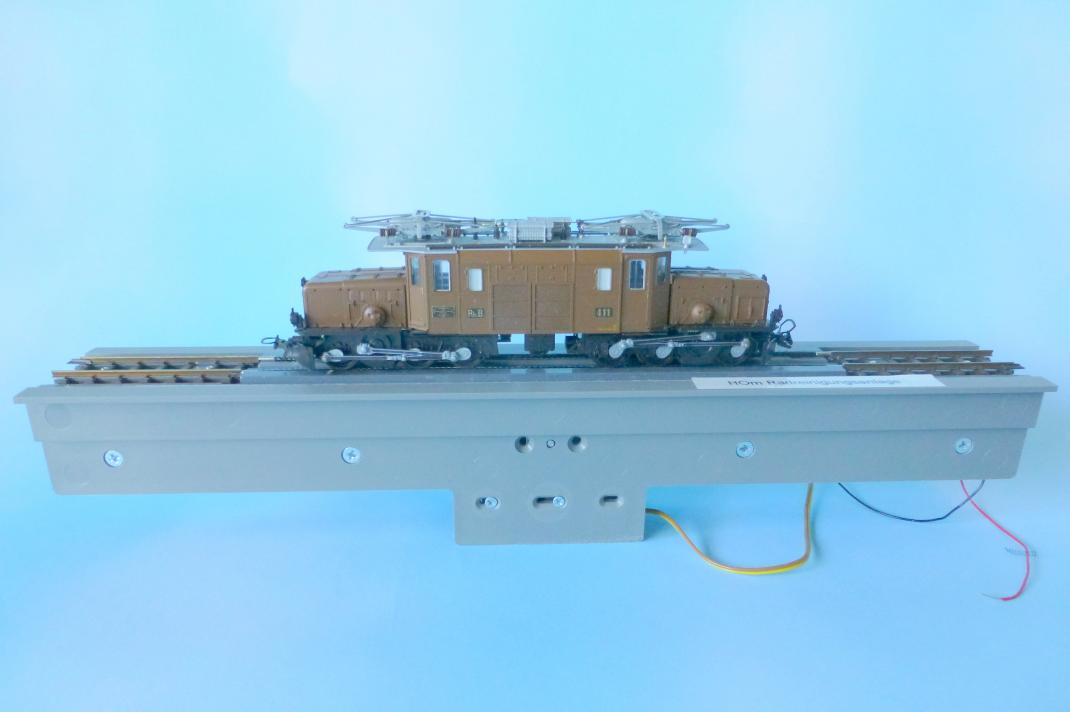

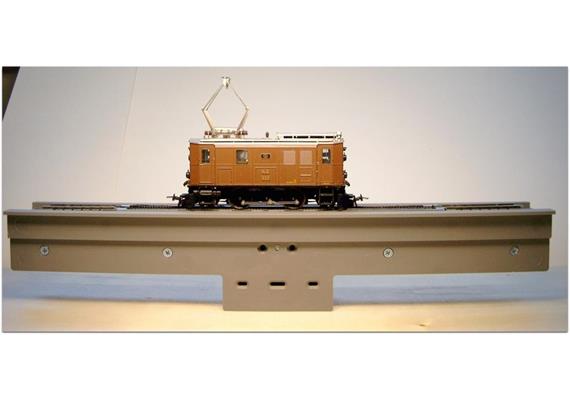

Radreinigungsanlage H0m zum Einbau in die Modellbahnanlage.
LUX Radreinigungsanlage, Einbauversion in H0m. Mit dieser Version kann gleich mit dem ganzen Zug befahren werden. Sie reinigt auch alle nicht angetriebenen Räder.
- BEMO Standard-Gleis
- Einbaumasse: L=304 mm, B=40 mm, T=55 mm
Das Gerät kann aber auch mit kleinem Aufwand als Tischgerät umgebaut werden.

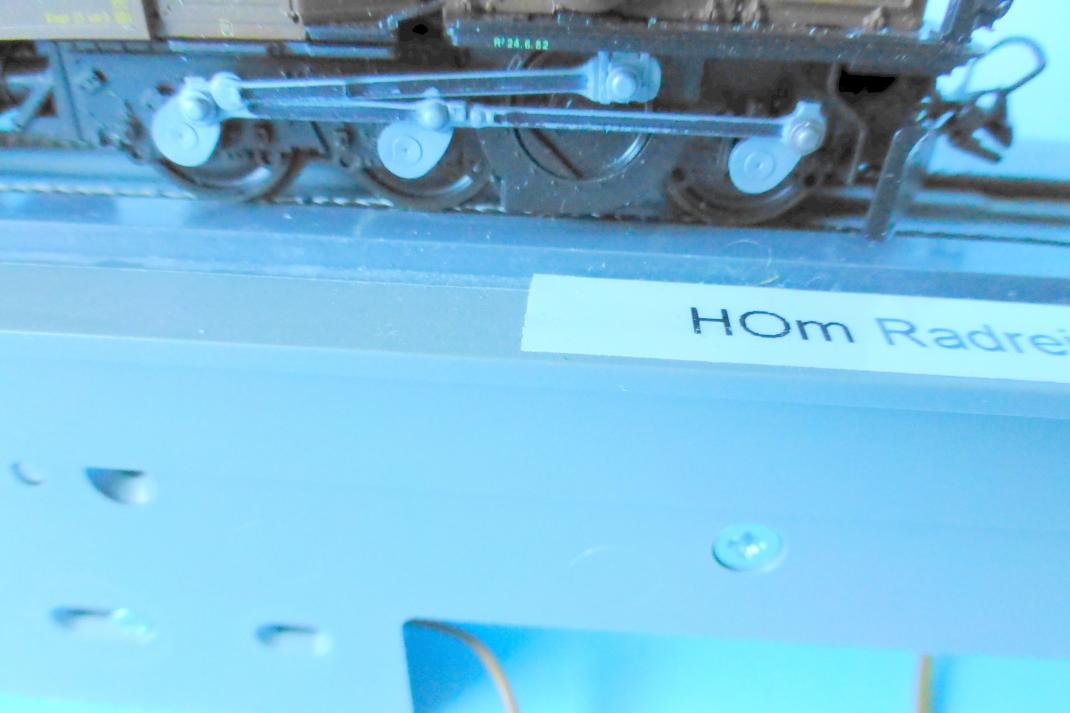

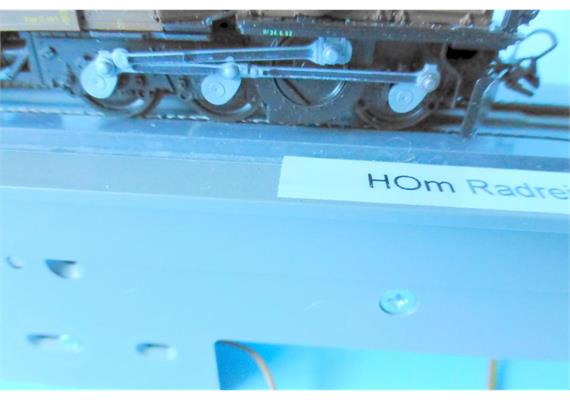

Bei Einspeisung einer geringen Fahrspannung drehen sich dann bei stehender Lokomotive die Räder. Nicht angetriebene Räder (z. B. Wagenräder) werden durch das Abrollen der Radlauffläche (Fortbewegung) auf den oszillierenden Polierstäben gereinigt. Dazu wird der Wagen manuell oder durch die ziehende bzw. schiebende Lokomotive bewegt. Ein manuell zeitaufwendiges Reinigen der Radlaufflächen entfällt. Ihre Lokomotiven und Wagen erhalten saubere Radlaufflächen, für eine optimale Kontaktierung zwischen Schiene und Rad.
Der Motor der Radreinigungsanlage wird mit einer geregelten Gleichspannung von 0-12 Volt (DC) betrieben. Eine entsprechende Versorgungsspannung liefern handelsübliche Modellbahntrafos. Im Digitalbetrieb wird dem Motor ein Lok-Decoder mit hochfrequenter Motoransteuerung vorgeschaltet.
Die Radreinigungsanlage zum Einbau sollte an einer gut zugänglichen Stelle, möglichst in einem Nebengleis der Modellbahnanlage installiert werden. Für den Einbau wird ein rechteckiger Trassenbrettausschnitt von Länge 300 mm, Breite 40 mm und Höhe 55 mm (von der Trassenbrettoberkante) benötigt.
Technische Daten:
- Die Radreinigungsanlage wurde unter Berücksichtigung der Normen Europäischer Modellbahnen konstruiert.
- Spannungsversorgung 0-12 Volt (DC)
- Spannungsversorgung digital Multiprotokolldecoder (Motorola- DCC- Selectrix- Format)
- Stromaufnahme ca. 100 mA
- maximale Motorspannung am Reinigungsantrieb 12 Volt DC
- Reinigungslänge Tisch- und Einbaugerät 183 mm
- Einbaumaße Einbaugerät Länge 300 mm, breite 40 mm, Höhe 50 mm
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
