Tams 53-04017-01 LC-NG-01 "Stadtbeleuchtung", für alle Nenngrößen - H0, H0m, N ...

Action fino ad esaurimento scorte

21.90 CHF / Pc

Au lieu de RRP ~~25.90~~

inc 8.1% Impôt

Stock: 4

N: 306530401701

Nombre

Panier

Rappeler

Imprimer

Demande de cet article »

Downloads (1)

TAMS LC-NG Anleitung DE.pdf (14 MB)

Description

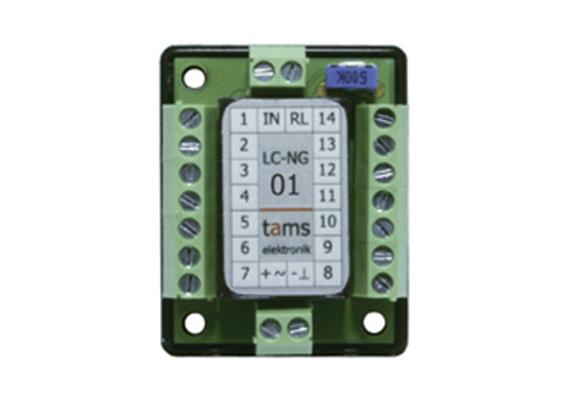

Tams LC-NG-01 "Stadtbeleuchtung" - Art. Nr. 53-04017-01

Für alle Nenngrößen - H0, H0m, N ... usw.

LC-NG-01 "Stadtbeleuchtung"

14 Ausgänge (je max. 200 mA) für den Anschluss von
- Glühlämpchen
- LEDs (über Vorwiderstände)
- weiteren LC-NG-01-Modulen
- anderen nachrangigen Schaltungen (z.B. anderen Versionen der LC-NG-Module)
- maximaler Gesamtstrom: 1.000 mA

Verwendung des Schalteingangs
- geschlossen --> Die Ausgänge werden nacheinander eingeschaltet. Der Länge der Pausen zwischen dem Einschalten der einzelnen Ausgänge variiert zufällig.
- offen --> Die Ausgänge werden nacheinander ausgeschaltet. Die Reihenfolge ist dabei eine andere als beim Einschalten. Die Pausenlänge ist kürzer als beim Einschalten und variiert zufällig.

Einstellungen am Trimmpoti
- maximale Länge der Pausen zwischen dem sukzessiven Ein- und Ausschalten der 14 Ausgänge

Kaskadieren weiterer Module
- d.h. Hintereinanderschaltung bzw. Verkettung mehrerer LC-NG-Module, die zeitverzögert geschaltet werden sollen
- an jedem der 14 Ausgänge zusätzlich zu LEDs oder Lämpchen
- unbegrenzte Anzahl --> Es können die Beleuchtungen für komplette Modellbahnanlagen mit einem Schalter zeitversetzt ein- und ausgeschaltet werden.

Anwendung
- für analoge und digitale Modellbahnanlagen
- für Modellbau und Dioramenbau
- für alle Nenngrößen

Technische Daten:
Versorgungsspannung: - 10 bis 18 Volt Wechselspannung oder 10 bis 22 Volt Gleichspannung
Stromaufnahme (ohne angeschlossene Verbraucher): ca. 40 mA
Maximaler Gesamtstrom: 1.000 mA
Anzahl der Ausgänge: 14 für den Anschluss von LEDs, Lämpchen oder nachrangigen Schaltungen
Max. Strom pro Ausgang: 200 mA
Anzahl der Schalteingänge: 1
Abmessungen der Platine mit Gehäuse: ca. 39 x 31 x 13 mm
Gewicht mit Gehäuse: ca. 15 g

Mehr Infos im der pdf. Anleitung
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
