Tillig 08415 Schaltrelais/Zeitschalter - H0, H0m, N
Downloads (1)
Description

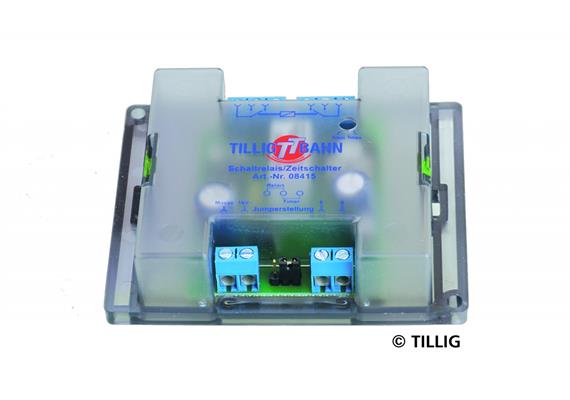

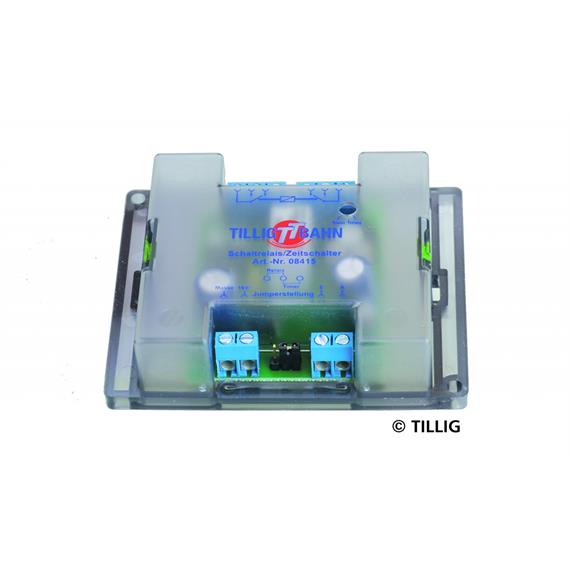

Tillig Schaltrelais/Zeitschalter - Art.Nr. 08415
H0, H0m, N
Schaltrelais/Zeitschalter
Dieses Relaismodul ersetzt die mechanischen Bausteine Relais und Zeitschalter (Art.-Nr.: 08410 und 08420) durch eine moderne elektronische Lösung.
Die Besonderheit liegt darin, dass die Relais- und Zeitschalterfunktion in einem Modul integriert sind und über einen „Jumper“ vom Anwender gesteckt wird.
Im Unterschied zu den Vorgängerbausteinen wird hier eine separate Stromversorgung benötigt, die aus jedem Zubehörtrafo (12 – 16 V) entnommen werden kann.
Das Modul verfügt über 2 potentialfrei verwendbare Wechselkontakte mit einer maximalen Strombelastbarkeit von je 1 A.
Die Steuereingänge „E“ und „A“ sind kurzschlusssicher beschaltet, sodass nahezu jedes Steuersignal im Bereich von -16 V bis ca. +0,5 V zum Schalten führt.
Sie sind auch zwischen mehreren Relaismodulen untereinander verschaltbar.
Auf dem Modul befindet sich ein Stellpotentiometer, über das die Schaltverzögerung eingestellt wird (von ca. 2 Sek. bis ca. 5 Min.).
Eine LED signalisiert den Schaltzustand „Relais aus“. Nach dem Bereitstellen der Versorgungsspannung geht das Modul automatisch in diese Vorzugsstellung (LED an).
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
