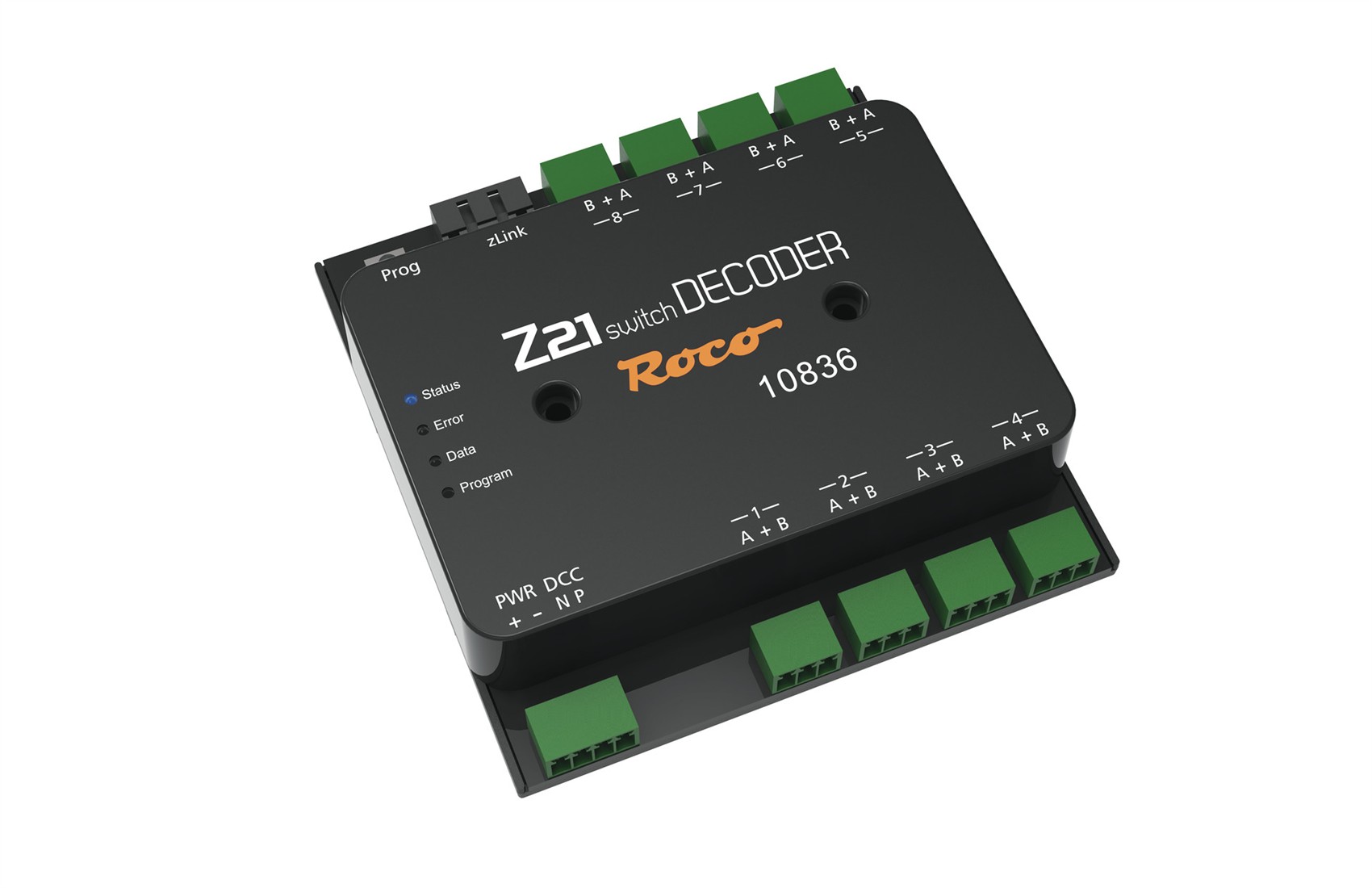

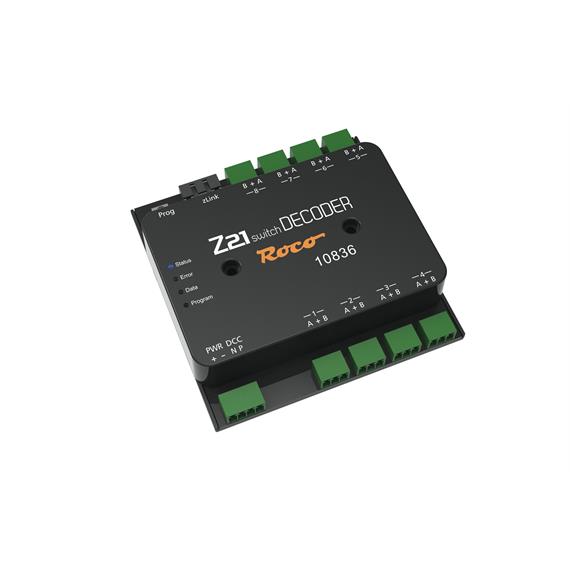

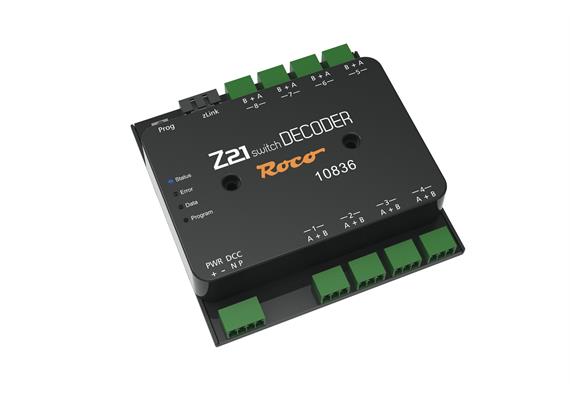

Roco Z21 switch DECODER - Art.Nr. 10836
Z21 switch DECODER
Der Z21 switch DECODER ist ein universell verwendbar DCC Schaltdecoder mit 16 einzelnen Ausgängen für bis zu 8 Weichen oder bis zu 16 Verbrauchern wie LEDs und Glühlämpchen. Er ist einfach handhabbar und zukunftssicher dank seiner Updatebarkeit.
Daher eignet er sich hervorragend für Doppelspulenantriebe, einfache Lichtsignale, Beleuchtungen und das Ansteuern von Relais.
Einstellbare Ausgänge
Jedes der 8 Ausgangspaare kann unabhängig voneinander auf verschiedene Modi eingestellt werden. Diese sind bereits vorkonfiguriert und können einfach ausgewählt werden. Jedes Ausgangspaar kann auch einzeln gedimmt werden, um Beleuchtungen exakt anpassen zu können.
Einstellbare Modi
Standartbetrieb: Mit definierter Einschaltdauer (konfigurierbar) für Doppelspulenantriebe
Momentbetrieb: Für Weichen und Entkuppler je nach Betätigungsdauer am Handregler schalten (wie 10775)
Bistabiler Dauerbetrieb: Einschalten bzw. Umschalten für Beleuchtung und Signale
Bistabiler Dauerbetrieb 2: Einschalten bzw. Umschalten mit Glühlampen Simulation
Wechselblinker
Wechselblinker 2: Mit Glühlampen Simulation
Programmieren mit RailCom®
Erleichtert das Programmieren über der Hauptgleis (POM) ungemein auch im eingebauten Zustand.
Alternativ kann mit dem Betätigen des Programmiertasters einfach die Weichenadresse des nächsten Schaltbefehls als neue Adresse für den Z21 switch DECODER übernommen werden.
Einfacher Anschluss
Um nicht die Ausgänge der Zentrale oder Booster zu unnötig zu belasten, kann eine gesonderte DC-Versorgung angeschlossen werden. Wenn eine möglichst einfache Verdrahtung gewünscht ist, kann auch einfach das Schienensignal als Versorgung verwendet werden.
Dazu sind die Ausgänge auch vor Überlast und Kurzschluss gesichert.
Technische Daten
Eingangsspannung: 12 - 20 V DC oder mit DCC-Schienenspannung
Ausgänge: 16 Ausgänge für 8 Weichen über steckbare Schraubklemmen
Ausgangsleistung pro Ausgang: 2 A (2,5 A für 100 ms)
Ausgangsleistung gesamtes Modul: 2 A (2,5 A für 100 ms)
Kompatibel mit: DCC und RailCom®
Weichennummern: 1-2040
Dimensionen L x B x H: 104 mm x 104 mm x 25 mm
Z21 Neuheiten 2021
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
