Description
Märklin Central Station 3 plus - Art.Nr. 60216
Central Station 3 plus

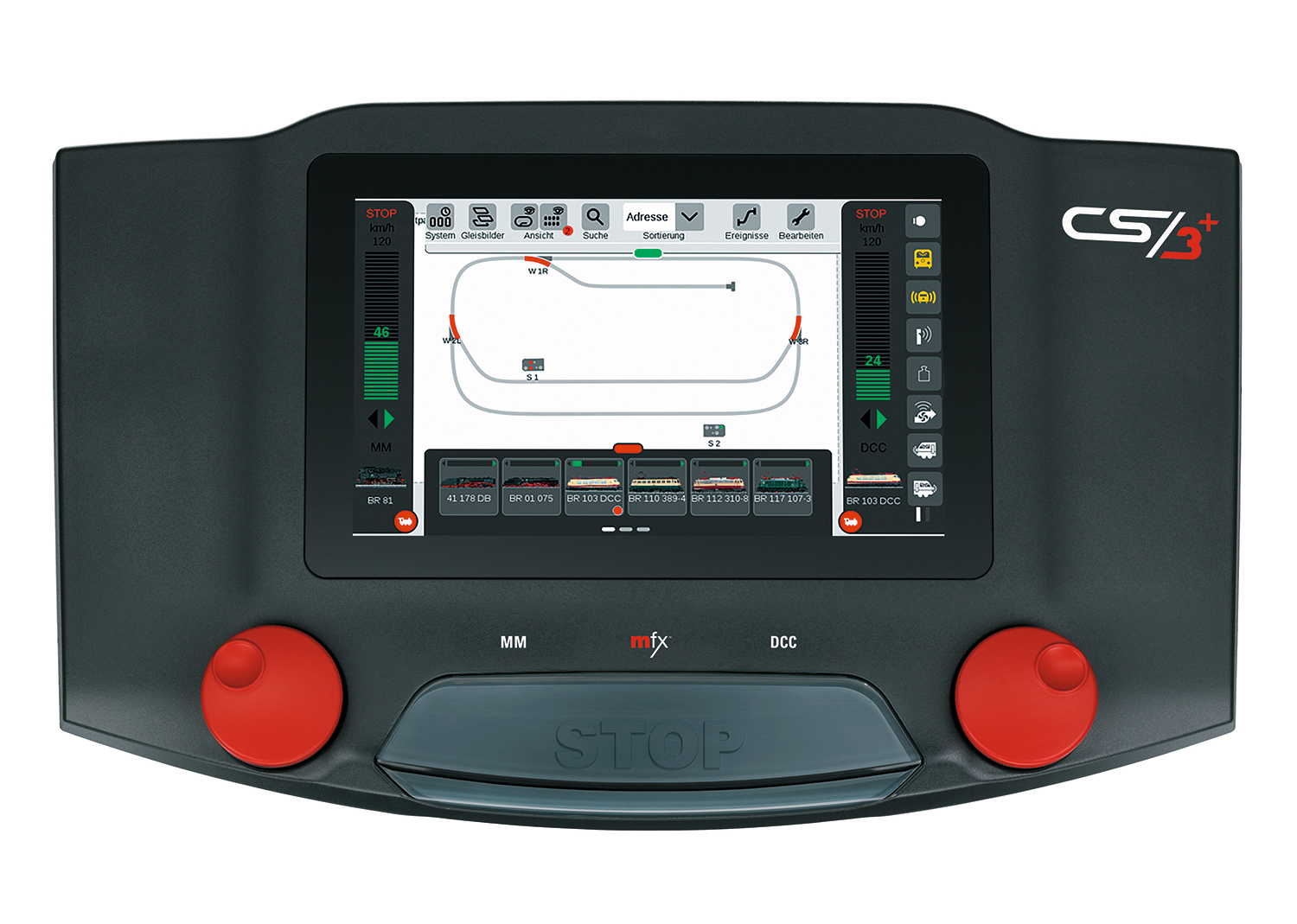

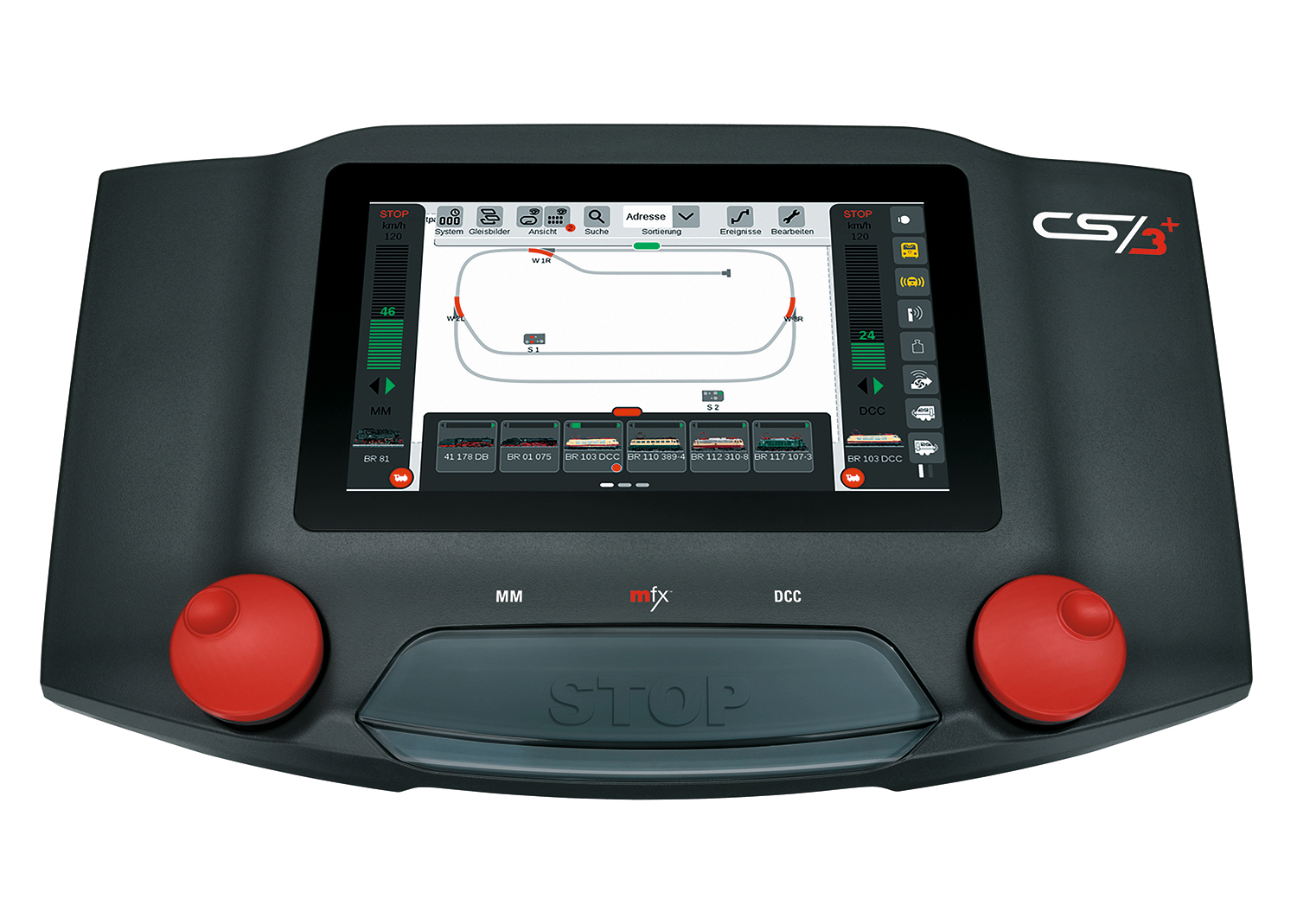

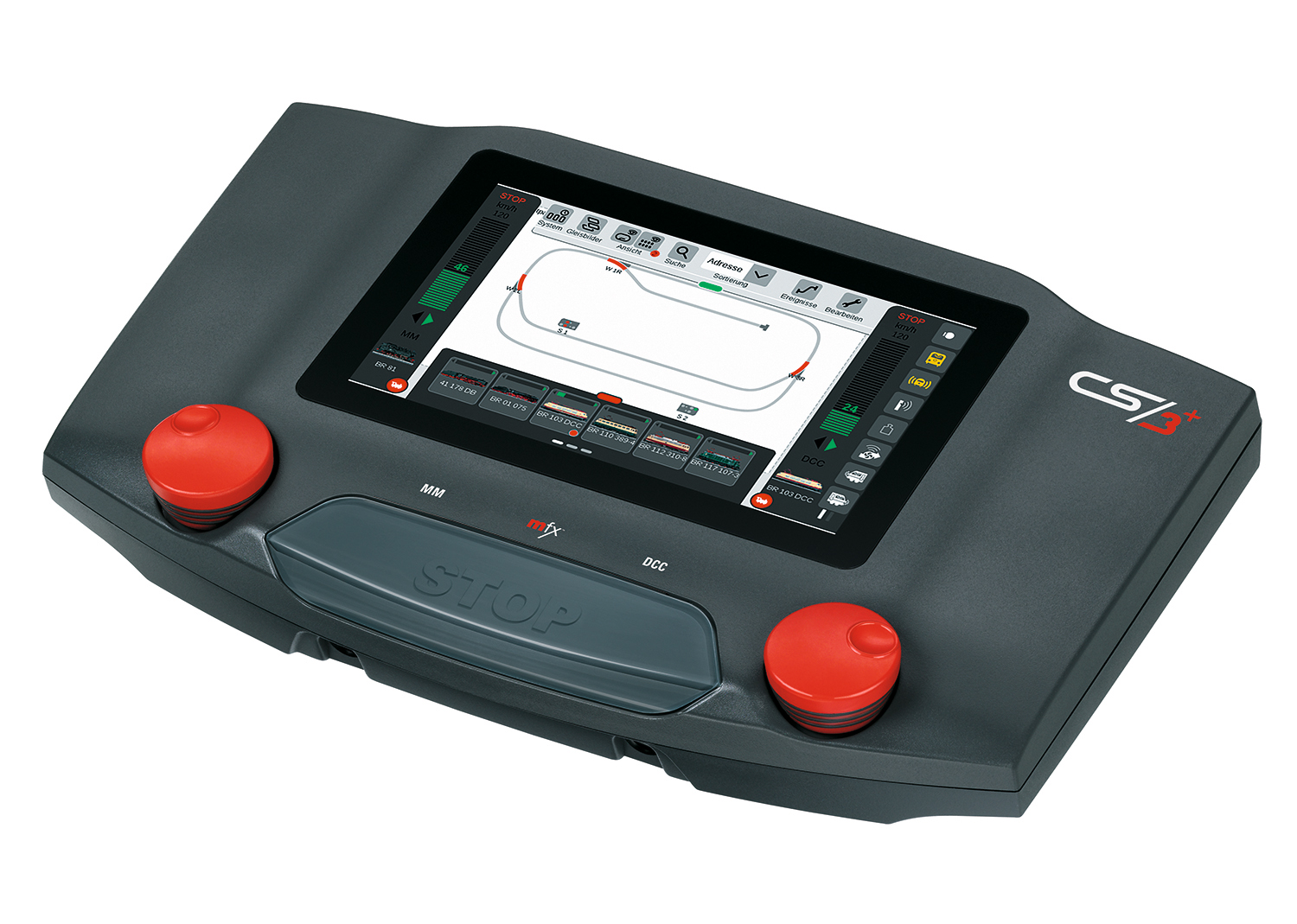

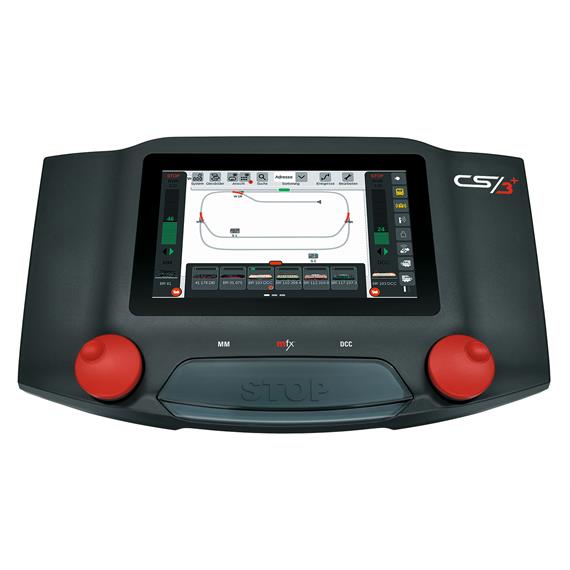

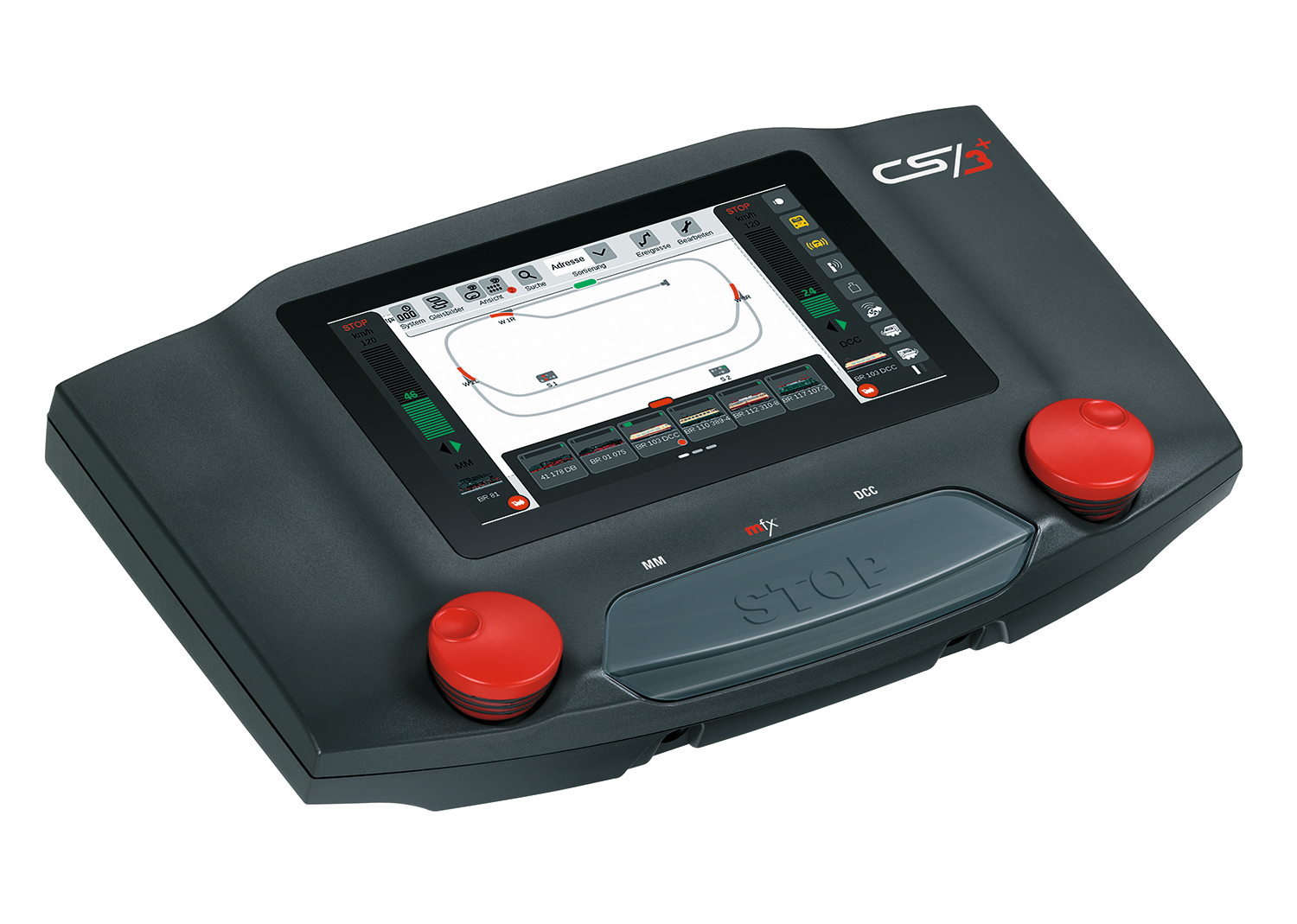

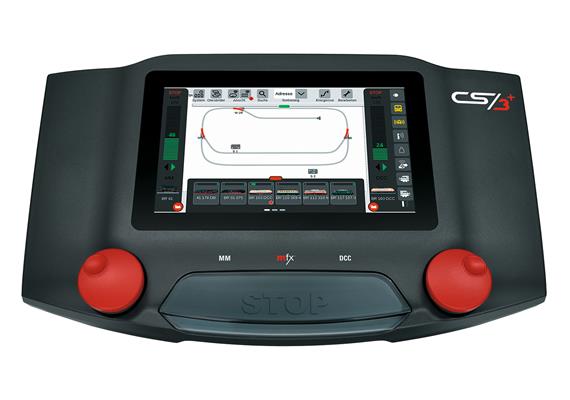

Die Central Station 3 plus bietet als Multiprotokoll-Steuergerät, mit ihrem hochauflösendem, modernen Farb-Touchscreen, den 2 Fahrreglern sowie dem integriertem zentralen Gleisbildstellpult, die Möglichkeit zum einfachen und komfortablen Steuern der Lokomotiven und der gesamten Anlage.Die Central Station 3 plus ist nur in Verbindung mit dem Schaltnetzteil 60061 (60101 für die Spur 1 und L51095 für LGB) zu verwenden (nicht mit Transformatoren wie z.B. 60052). Schaltnetzteil nicht im Lieferumfang enthalten.
Highlights
- Digital-Multiprotokoll-Steuergerät (mfx, mfx+, DCC, Motorola).
- Hochauflösender, moderner Farb-Touchscreen.
- Integriertes, zentrales Gleisbildstellpult.
- Gehäuse mit zentraler Stopp-Taste und 2 Drehregler in robuster Industriequalität.
- Bis zu 32 schaltbare Lokfunktionen.
- 2 eingebaute Lokkartenleser.
- Integrierter Lautsprecher.
- Eingebauter SD-Kartenslot.
- Integrierter leistungsfähiger Booster.
- 5,0 A max. Ausgangsleistung bei Verwendung von Schaltnetz 60101/L51095 (empfohlen für Spur 1 bzw. LGB).
- Bis zu 320 Motorola und 2048 DCC-Magnetartikel schaltbar.
- Fahrstraßensteuerung (inkl. Pendelzugsteuerung).
- 2 USB-Hosts für z.B. Maus, Tastatur, USB-Stick etc. und 1 USB-Ladebuchse.
- Direkter Anschluß für 2 Mobile Stations und ein Bus-Erweiterungsgerät.
- Integrierter s88-Anschluß.
- Anschlüsse für z.B. Netzwerk, externe Lautsprecher, Märklin-Bus.
- Erweiterungen anschließbar mittels Märklin-Bus.
- Mehrgerätefähig mit Central Station 3 plus.
Die Central Station 3 plus bietet als Multiprotokoll-Steuergerät, mit ihrem hochauflösendem, modernen Farb-Touchscreen, den 2 Fahrreglern sowie dem integriertem zentralen Gleisbildstellpult, die Möglichkeit zum einfachen und komfortablen Steuern der Lokomotiven und der gesamten Anlage.
Bei Lokomotiven lassen sich bis zu 32 Funktionen schalten, bei Zubehörartikeln sind bis zu 320 Motorola bzw. 2048 DCC-Magnetartikel möglich.
Weiterhin verfügt die Central Station 3 plus über 2 eingebaute Lokkartenleser (zum Abspeichern der Lokdaten auf einer Lokkarte bzw. zum schnellen Aufruf der Lokomotive durch Einstecken der Lokkarte), einem SD-Kartenslot zur Speichererweiterung sowie einem integrierten Lautsprecher zum Abspielen modellbahntypischer Geräusche.
Zur Versorgung der Anlage mit Fahr- und Schaltstrom ist ein leistungsfähiger Booster integriert.
Die Central Station 3 plus ist mehrgerätefähig, d.h. mit dem optionalen Kabel (60123) können mehrere Central Station 3 plus (60216) mit jeweiligem Netzwerkanschluß zusammen an einer Anlage betrieben werden. Zusätzliche Fahrpulte, weitere Layouts und Keyboards erweitern die Bedienung der Anlage, wobei gemeinsame und getrennte Konfigurationen für die zu steuernden Anlagenbereiche in den Central Station 3 plus gehalten werden können.

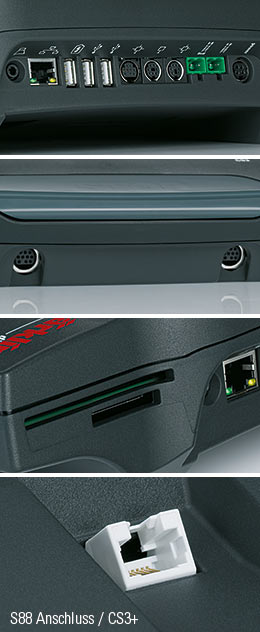

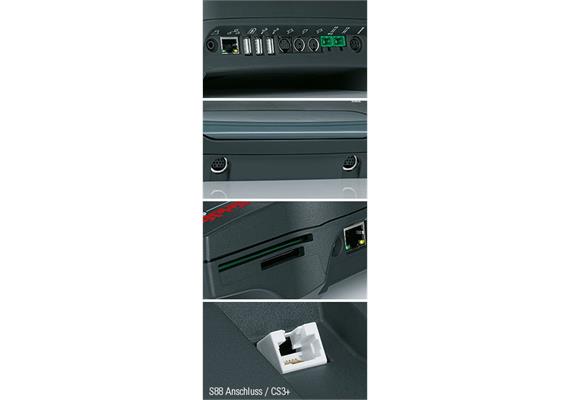

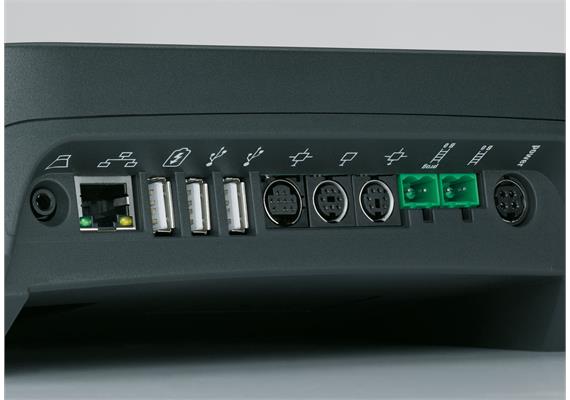

Die Central Station 3 plus verfügt über einen integrierten s88-Anschluß, 2 eingebaute USB-Hosts (für z. B. Maus, Tastatur, USB-Stick), eine USB-Ladebuchse, einen Netzwerkanschluss zur Kommunikation mit einem PC, Anschlüsse für 2 Mobile Stations, einen Anschluß für externe Lautsprecher sowie weitere für das Märklin-Bussystem. Belastbarkeit am Anschlussgleis: max. 5 A, Belastbarkeit am Programmiergleis: max. 1,2 A. Die Central Station 3 plus ist nur in Verbindung mit dem Schaltnetzteil 60061 (60101 für die Spur 1 und L51095 für LGB) zu verwenden (nicht mit Transformatoren wie z.B. 60052). Bei Verwendung des Schaltnetzteiles 60061 ergibt sich eine maximale Ausgangsleistung von 58 VA und ein maximaler Strom von 3 A (bei 60216 mit Schaltnetzteil 60101/L51095 ergibt sich ein maximaler Strom von 5 A, empfohlen ausschließlich für die Spur 1/LGB. Bitte unbedingt den Kabelquerschnitt größer 0,5 mm² beachten!).
Schaltnetzteil nicht im Lieferumfang enthalten.
Abmessungen 320 x 195 x 80 mm.
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 15 Jahren. Benutzung unter Aufsicht von Erwachsenen.
