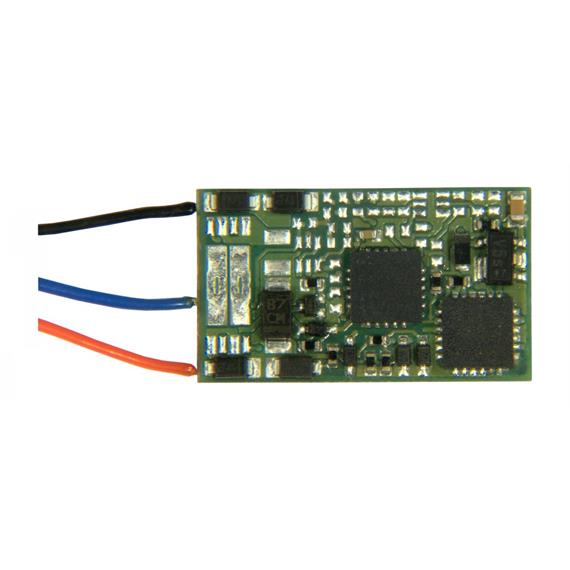

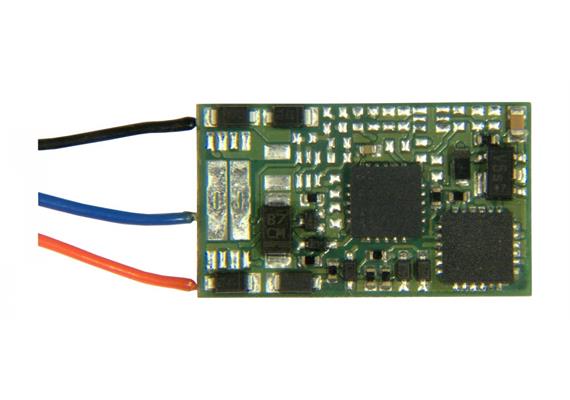

Zimo MX820X Zubehör-Decoder für eine Weiche oder Signal & 8 Ausgänge f. Signal-Lämpchen

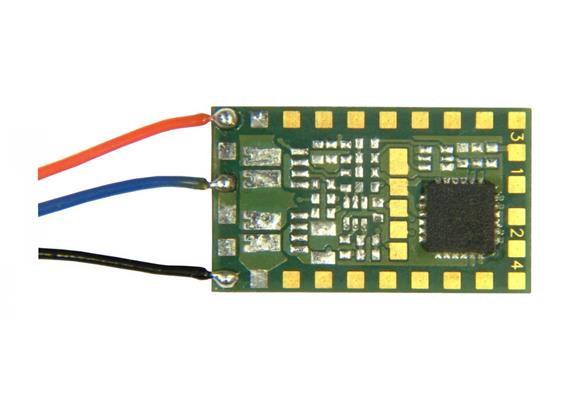

  • Zimo MX820X Zubehör-Decoder für eine Weiche oder Signal & 8 Ausgänge f. Signal-Lämpchen | Bild 2

Zimo MX820X Zubehör-Decoder für eine Weiche oder Signal & 8 Ausgänge f. Signal-Lämpchen

46.00 CHF / Pc
inc 8.1% Impôt

Rabais de quantité

Nombre Remise
>= 55%
>= 1010%
Stock: 3
N: 05211637
Nombre
1
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
Panier

Downloads (1)

Description

Zimo MX820X Zubehör-Decoder für eine Weiche oder Signal & 8 Ausgänge f. Signal-Lämpchen - Art.Nr. 05211637

Zimo MX820X, Zubehör- und Einzelweichen-Decoder + 8 zusätzliche Licht-Ausgänge, 1A
für Einzel-/Doppelspulen- und Motor-Antrieb oder zweibegriffiges Signal

Die Decoder der Familie MX820 dienen zum Schalten von Weichen mit Doppelspulen-, Motor- und Einzelspulen-Antrieben (EPL), sowie für Signale mit Lämpchen oder LEDs. Der MX820 ist durch seine kleine Bauweise besonders geeignet zum Einbau in Weichengehäuse oder zur Unterbringung in der Gleisbettung.

Digitalschnittstelle: keine, bedrahtete Variante (5 Anschlusskabel, je 120 mm)
Digitalformat: DCC
Abmessungen in mm (L x B x H): 19 x 11 x 2
Gesamtstrombelastbarkeit: 1 A (Spitzen-/Impulsstrom 3 A)
Weichen-Ausgänge: 1
Schalt-Eingänge: 2 für Stellungs-Rückmeldung oder Zwangsschaltung
Licht-Ausgänge: 8 auf Löt-Pads (Open-collector, je 100 mA)
Servo-Ausgänge: keine

Um die Aktualität der Angaben zu gewährleisten und die Umwelt nicht unnötig zu belasten, wird die Betriebsanleitung für ZIMO-Decoder nur als Download im PDF-Format angeboten.

Allgemeines:
•DCC-Magnetartikeladressen 1 ... 2048
•Programmieren der CVs im „service mode“ (am Programmiergleis) und im „operational mode“
•Updatefähige Software: Neue Software-Versionen werden im Sammelverfahren aufgespielt, die Decoder können in der Anlage verbleiben. Das Decoder-Update-Gerät MXULF wird anstelle der Digitalzentrale an die Anlage angeschlossen und sendet allen Zubehör-Decodern gemeinsam die neue Software zu. Jeder Zubehör-Decoder hat dabei die Möglichkeit, durch negative Quittierung eine Wiederholung anzufordern. Die Fahrzeuge können bei diesem Vorgang normalerweise auf der Schiene verbleiben.

Sicherheit:
•Überstromschutz für alle Ausgänge, Übertemperaturschutz
•Spannungsfestigkeit 40 V

Funktionen:
•Zwei Eingänge zum automatischen Weichenschalten durch Gleiskontakte oder zur Rückmeldung.
•Einstellbare Schaltimpulszeiten bis zu 25 Sekunden
•konfigurierbare Signalbilder an den Licht-Ausgängen
•Im Signalbetrieb einstellbare Lampen-Auf- und Abglimmzeiten bis zu 25 Sekunden; dimmbare Helligkeit

Rückmeldung:
•RailCom: CV „on-the-main“ Auslesen und bestätigtes Programmieren, viele weitere RailCom Anwendungen sind eingeplant in zukünftigen Software-Versionen

„RailCom“ ist ein Markenzeichen der Lenz GmbH
