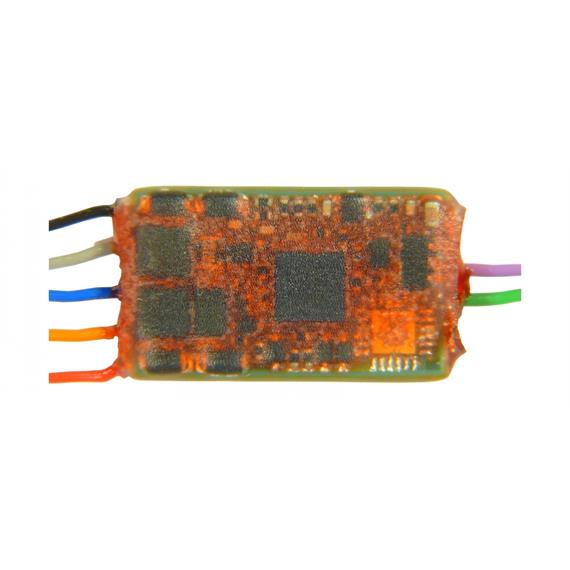

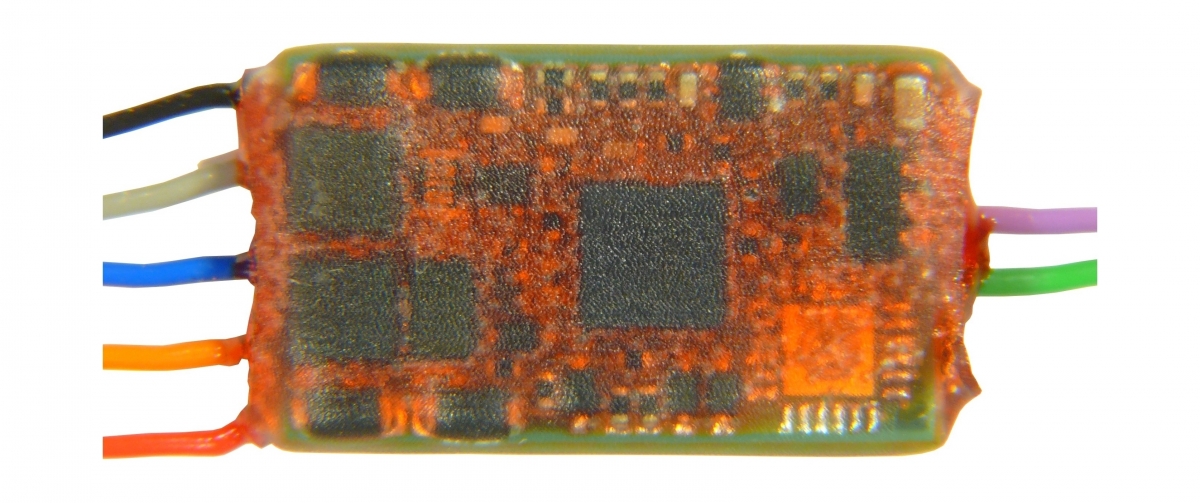

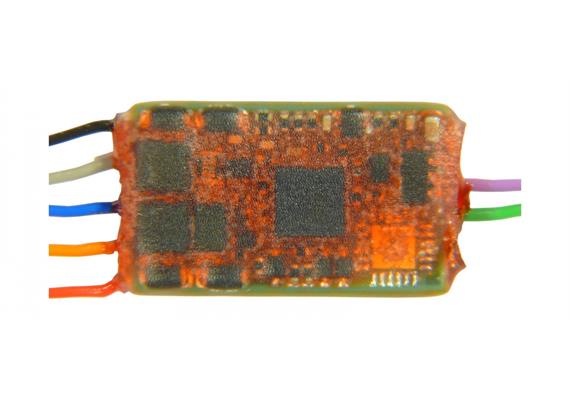

Zimo MX820D Zubehör-Decoder für eine Weiche oder ein 2begriffiges Signal (abgedichtet)
Rabais de quantité
Nombre | Remise |
---|---|
>= 5 | 5% |
>= 10 | 10% |
Description
Zimo MX820D Zubehör-Decoder für eine Weiche oder ein 2begriffiges Signal (abgedichtet) - Art.Nr. 05211636
Zimo MX820D, Zubehör- und Einzelweichen-Decoder, 1A, wasserdicht für Einzel-/Doppelspulen- und Motor-Antrieb oder zweibegriffiges Signal, entspricht MX820E (speziell konzipiert zur Verwendung im Außenbereich)
Die Decoder der Familie MX820 dienen zum Schalten von Weichen mit Doppelspulen-, Motor- und Einzelspulen-Antrieben (EPL), sowie für Signale mit Lämpchen oder LEDs. Der MX820 ist durch seine kleine Bauweise besonders geeignet zum Einbau in Weichengehäuse oder zur Unterbringung in der Gleisbettung.
Technische Daten:
Digitalschnittstelle: keine, bedrahtete Variante (7 Anschlusskabel, je 120 mm)
Digitalformat: DCC
Abmessungen in mm (L x B x H): 23 x 12 x 3
Gesamtstrombelastbarkeit: 1 A (Spitzen-/Impulsstrom 3 A)
Weichen-Ausgänge: 1
Schalt-Eingänge: 2 für Stellungs-Rückmeldung oder Zwangsschaltung
Servo-Ausgänge: keine
Um die Aktualität der Angaben zu gewährleisten und die Umwelt nicht unnötig zu belasten, wird die Betriebsanleitung für ZIMO-Decoder nur als Download im PDF-Format angeboten (zimo.at).
Allgemeines:
DCC-Magnetartikeladressen 1 ... 2048
Programmieren der CVs im „service mode“ (am Programmiergleis) und im „operational mode“
Updatefähige Software: Neue Software-Versionen werden im Sammelverfahren aufgespielt, die Decoder können in der Anlage verbleiben. Das Decoder-Update-Gerät MXULF wird anstelle der Digitalzentrale an die Anlage angeschlossen und sendet allen Zubehör-Decodern gemeinsam die neue Software zu. Jeder Zubehör-Decoder hat dabei die Möglichkeit, durch negative Quittierung eine Wiederholung anzufordern. Die Fahrzeuge können bei diesem Vorgang normalerweise auf der Schiene verbleiben.
Sicherheit:
Überstromschutz für alle Ausgänge, Übertemperaturschutz
Spannungsfestigkeit 40 V
Funktionen:
Zwei Eingänge zum automatischen Weichenschalten durch Gleiskontakte oder zur Rückmeldung.
Einstellbare Schaltimpulszeiten bis zu 25 Sekunden
Im Signalbetrieb konfigurierbare Lampen-Auf- und Abglimmzeiten bis zu 25 Sekunden; dimmbare Helligkeit
Rückmeldung:
RailCom: CV „on-the-main“ Auslesen und bestätigtes Programmieren, viele weitere RailCom Anwendungen sind eingeplant in zukünftigen Software-Versionen
„RailCom“ ist ein Markenzeichen der Lenz GmbH
Quelle: www.zimo.at
