ESU 51801 SwitchPilot Extension, 4xRelaisausgang, für Switch Pilot V1.0
Rabais de quantité
| Nombre | Remise |
|---|---|
| >= 2 | 2% |
| >= 4 | 3% |
| >= 8 | 4% |
| >= 12 | 5% |
| >= 16 | 6% |
| >= 20 | 7% |
Downloads (1)
Description

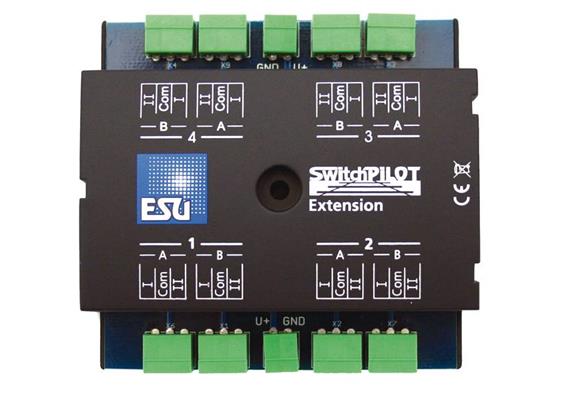

ESU SwitchPilot Extension, 4xRelaisausgang, für Switch Pilot V1.0 - Art.Nr. 51801
Das SwitchPilot Extension Modul ist ein Erweiterungsmodul für den SwitchPilot. Seitlich angedockt an den SwitchPilot bietet es 4 Relaisausgänge zum Schalten von potentialfreien Verbrauchern.
Betriebsarten:
Das SwitchPilot Extension Modul funktiooniert nur in Verbindung mit einem SwitchPilot. Seitlich angesteckt wird es direkt vom SwitchPilot mit Strom versorgt.
Es beinhaltet insgesamt 4 Doppel-Relais (2 x UM), von denen jedes fix einem Transistor-Ausgangspaars des SwitchPilot zugeordnet ist. Die Stellung des jeweiligen Relais hängt direkt vom Schaltzustand dieses Ausgangspaars ab.
Mit Hilfe des Relais können entweder Verbraucher galvanisch vom restlichen Schienenkreis getrennt geschaltet werden (Funktion analog zu k84) oder ein motorischen Weichenantrieb umgepolt werden.
Da jedes Relais mit bis zu 1,5 A Dauerstrom belastbar ist, können mit seiner Hilfe nicht nur Weichenherzstücke polarisiert werden, sondern auch Blockstrecken signalabhängig mit Spannung versorgt oder motorische Antriebe, wie (Wasser)pumpen, geschaltet werden.
Besonders trickreich ist die Möglichkeit zur Ansteuerung motorischer Weichenantriebe. Die hierzu nötige Motorumpolung beherrscht das SwitchPilot Extension Modul ebenso.
