Description

Tams LC-NG-10 "Werkstatt" - Art. Nr. 53-04107-01

Für alle Nenngrößen - H0, H0m, N ... usw.

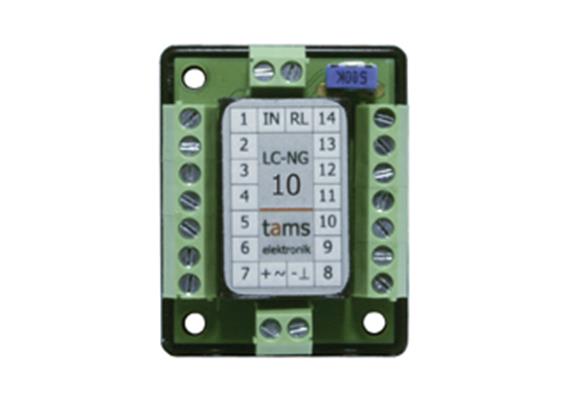

LC-NG-10 "Werkstatt"

14 Ausgänge (je max. 200 mA), davon
- 2 Ausgänge für "offenes Feuer"
- 1 Ausgänge für ein Blinklicht
- 5 Ausgänge für die Schweißer
- 5 Ausgänge für "Leuchtstofflampen". Beim Einschalten flackern die "Leuchtstofflampen" kurz, bevor sie ihre endgültige Helligkeit erreichen.
- 1 Ausgang für den Anschluss eines Servos (z.B. zur Ansteuerung eines Krans oder eines Tors)

Für den Anschluss von
- Glühlämpchen
- LEDs (über Vorwiderstände)
- eines Servos (externe Spannungsversorgung, z.B. Servo-Platine erforderlich)

Maximaler Gesamtstrom: 1.000 mA

(*1) Tipp: Der Effekt ist besonders realistisch, wenn beide Ausgänge gemeinsam an eine Feuerstelle werden und eine Ausgang mit gelber und einer mit orangener LED oder Lampe ist.
(*2) Tipp: Der Effekt ist besonders realistisch, wenn sehr helle kaltweiße oder blaue LEDs angeschlossen werden.
(*3) Tipp: Der Effekt ist besonders realistisch, wenn weiße LEDs angeschlossen werden.

Verwendung des Schalteingangs
- geschlossen --> Leuchtstofflampen (Ausgänge 8 bis 11) ein
- offen --> Leuchtstofflampen (Ausgänge 8 bis 11) aus

Anwendung
- für analoge und digitale Modellbahnanlagen
- für Modellbau und Dioramenbau
- für alle Nenngrößen

Technische Daten:
Versorgungsspannung: - 10 bis 18 Volt Wechselspannung oder 10 bis 22 Volt Gleichspannung
Stromaufnahme (ohne angeschlossene Verbraucher): ca. 40 mA
Maximaler Gesamtstrom: 1.000 mA
Anzahl der Ausgänge: 14 für den Anschluss von LEDs, Lämpchen oder nachrangigen Schaltungen
Max. Strom pro Ausgang: 200 mA
Anzahl der Schalteingänge: 1
Abmessungen der Platine mit Gehäuse: ca. 39 x 31 x 13 mm
Gewicht mit Gehäuse: ca. 15 g

Mehr Infos im der pdf. Anleitung
