Tams 53-04077-01 LC-NG-07 "(Straßen-) Baustelle", für alle Nenngrößen - H0, H0m, N ...

Special offer while supplies last

21.90 CHF / Pc

Instead of RRP ~~25.90~~

inc 8.1% Tax

Stock: 4

No: 306530407701

Number

Cart

Remember

Request for this article »

Downloads (1)

TAMS LC-NG Anleitung DE.pdf (14 MB)

Description

Tams LC-NG-07 "(Straßen-) Baustelle" - Art. Nr. 53-04077-01

Für alle Nenngrößen - H0, H0m, N ... usw.

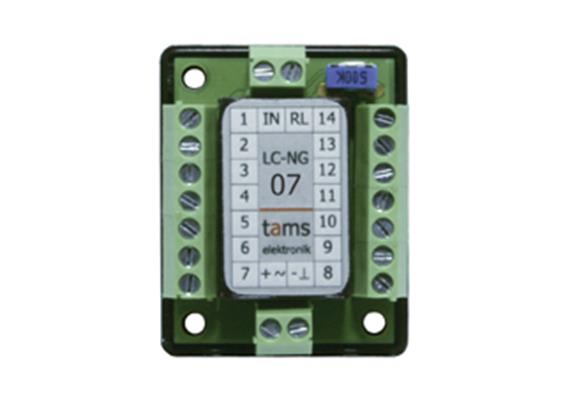

LC-NG-07 "(Straßen-) Baustelle"

14 Ausgänge (je max. 200 mA), davon
- 7 Ausgänge, an denen das für Absperrbaken typische Lauflicht erzeugt wird
- 5 Ausgänge für den Anschluss weiterer Warnleuchten (z.B. an einem Baustellenfahrzeug mit Anhänger), an denen verschiedene Lichtmuster erzeugt werden:
- schnelles Blinken (ca. 1 Hz)
- langsames Blinken (ca. 0,5 Hz)
- auf- und abschwellendes Licht
- Blitzlicht

2 Ausgänge für den Anschluss von Servos (z.B. zur Ansteuerung eines Krans und einer Straßenwalze).Die Signale für die beiden Servos werden entweder automatisch nach zufällig langen Pausen oder nach einem kurzen Masseimpuls am Schalteingang gesendet.
- Servo 1 ("Kran"): Die Pausen zwischen den Signalen zum Wechsel der Endlage sind unterschiedlich lang und simulieren den typischen Bewegungsablauf eines Krans.
- Servo 2 ("Straßenwalze"): Die Signale zum Wechsel der Endlage werden mehrfach nacheinander in regelmäßigen Abständen gesendet und simulieren den typischen Bewegungsablauf einer Straßenwalze.

Für den Anschluss von
- Glühlämpchen
- LEDs (über Vorwiderstände)
- zwei Servos (externe Spannungsversorgung, z.B. Servo-Platine erforderlich)

Maximaler Gesamtstrom: 1.000 mA

Verwendung des Schalteingangs
- kurzer Masseimpuls --> Auslösen der Servobewegung
- dauerhaft offen --> automatische Auslösung der Servobewegung nach zufällig langen Pausen

Einstellungen am Trimmpoti
- Geschwindigkeit der Lauflichter (Ausgänge 8 - 14)

Anwendung
- für analoge und digitale Modellbahnanlagen
- für Modellbau und Dioramenbau
- für alle Nenngrößen

Technische Daten:
Versorgungsspannung: - 10 bis 18 Volt Wechselspannung oder 10 bis 22 Volt Gleichspannung
Stromaufnahme (ohne angeschlossene Verbraucher): ca. 40 mA
Maximaler Gesamtstrom: 1.000 mA
Anzahl der Ausgänge: 14 für den Anschluss von LEDs, Lämpchen oder nachrangigen Schaltungen
Max. Strom pro Ausgang: 200 mA
Anzahl der Schalteingänge: 1
Abmessungen der Platine mit Gehäuse: ca. 39 x 31 x 13 mm
Gewicht mit Gehäuse: ca. 15 g

Mehr Infos im der pdf. Anleitung
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
