DINAMO RM-C 1+ Kontroller, Analog- und Digital-Modelleisenbahnsteuerung
Downloads (1)
Description
DINAMO Kontroller, Analog- und Digital-Modelleisenbahnsteuerung - Art.Nr. 85423100100

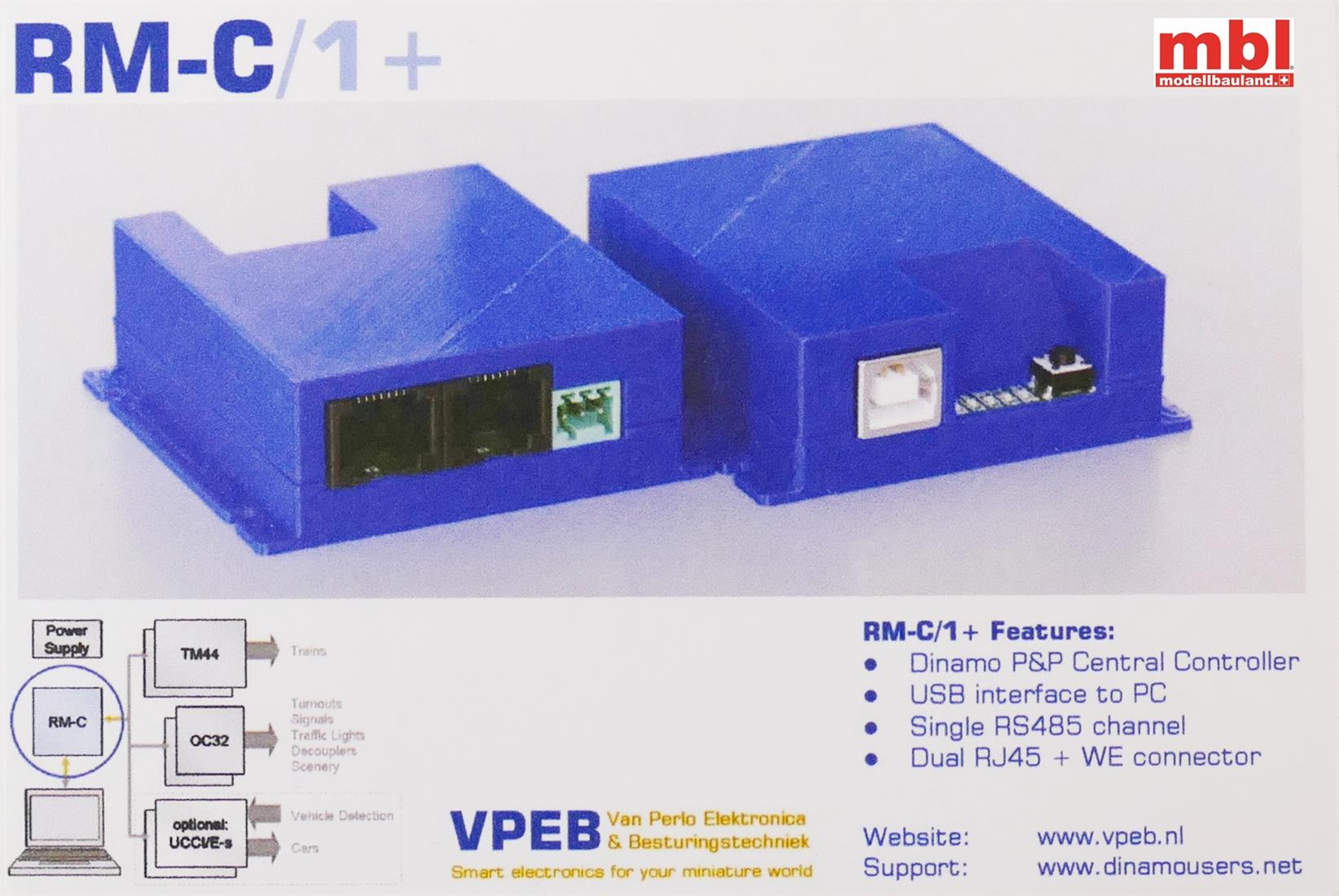

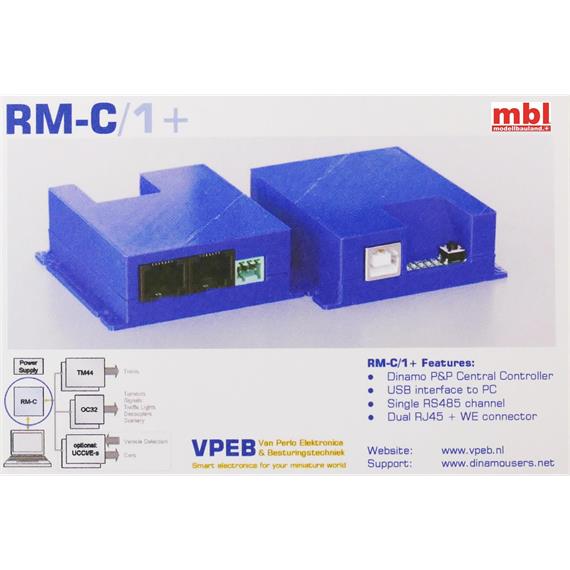

RM-C/1+ Model railroad controller
Mit einem RM-C können bis 16 UCCIs und/oder 32 TM44s angeschlossen werden.
Die RM-C Kontroller ist das intelligente Herz des DINAMO System. Das RM-C macht die Kommunikation zwischen dem Computer und den verschiedenen Modulen mit dem DINAMO System.

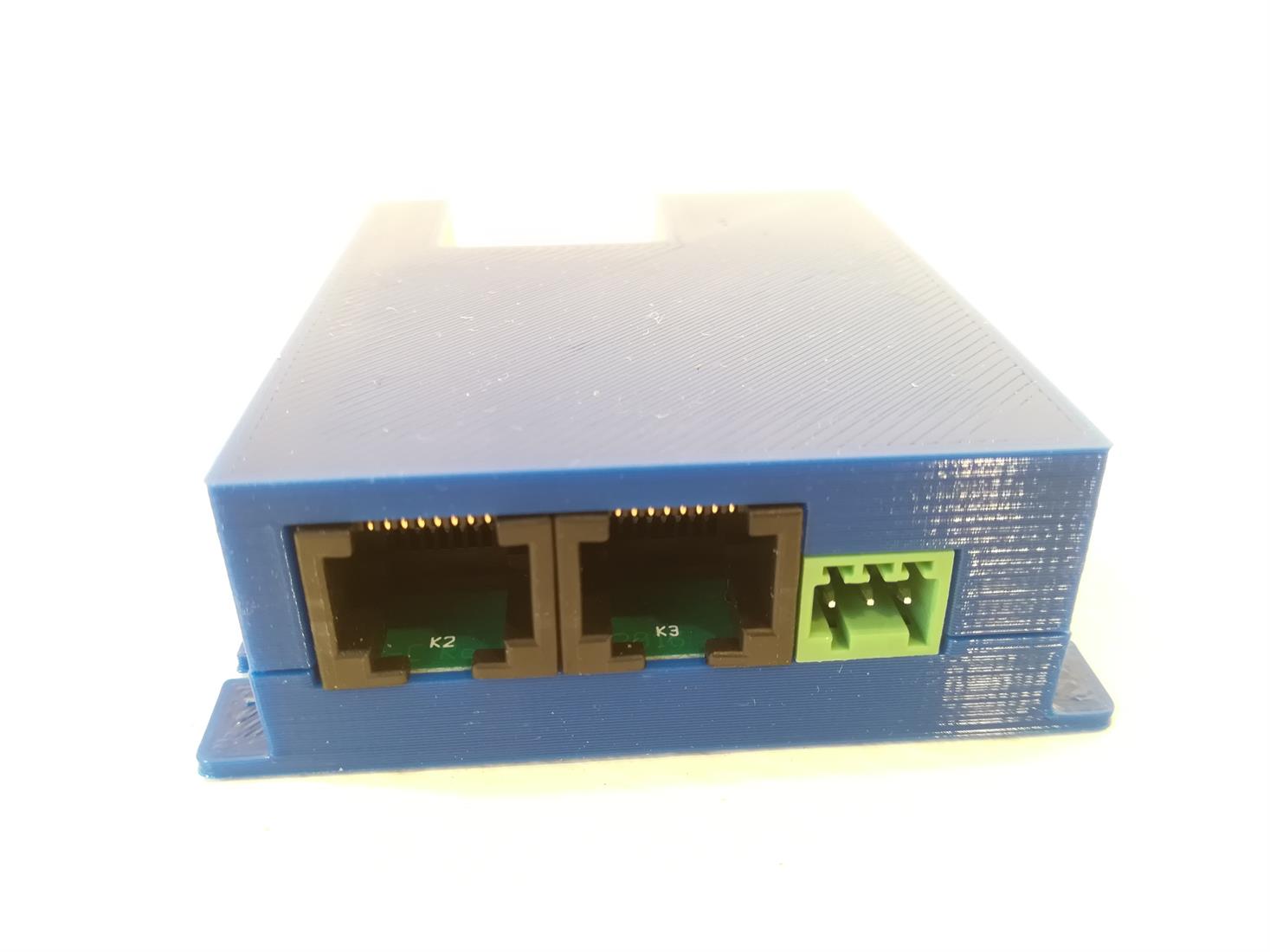

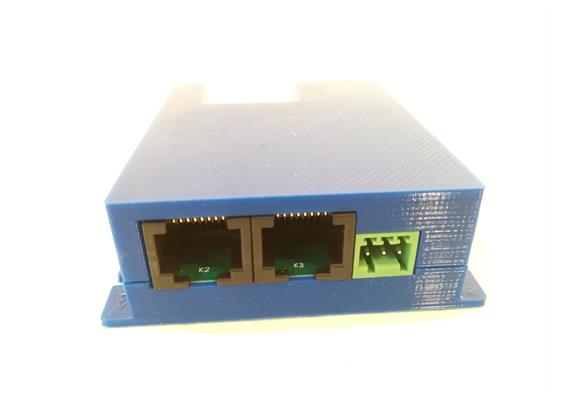

Die Teile werden angeschlossen mit die RJ45 Konnektore. Alternativ ist die ein galvanisch getrennter RS485 Ausgang.
Intelligente Steuerung mit dem RM-U
Die RM-U-Steuerung ist das intelligente Herz des DINAMO-Steuerungssystems. Das RM-U kümmert sich um die Kommunikation mit dem Steuerrechner und steuert dann andere Module in Ihrem System.
Funktionen
Das RM-U bietet folgende Funktionen:

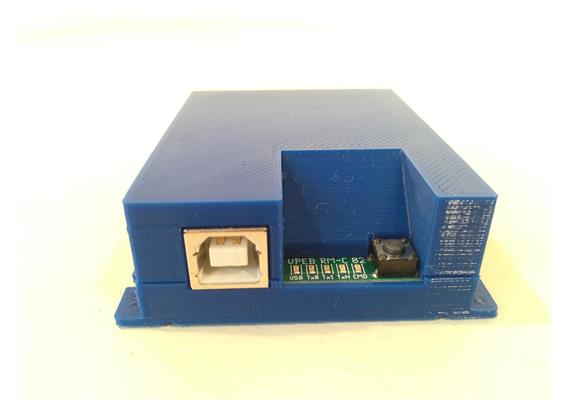

- Kommunikation mit einem Computer über USB
- Steuerung von bis zu 32 TM44-Blockcontrollern zur synchronisierten Steuerung von 128 Blöcken und zum Einlesen von bis zu 512 Belegtmeldern
- Serielle Steuerung von maximal 16 OC32-Modulen für maximal 512 zusätzliche Ausgänge
- Steuerung von bis zu 16 UCCI-Controllern zur Steuerung von 32 MCC-Sendeschleifen und zum Einlesen von bis zu 2048 Reedkontakten
Hinweis: Der Adressraum der TM44- und UCCI-Controller überschneidet sich. Dies bedeutet, dass Sie insgesamt 16 dieser Einheiten anschließen können, wobei beim TM44 ein Paar TM44 als eine Einheit gilt.
Zuverlässige Kommunikation mit Subsystemen
Der RM-U sorgt für eine schnelle und zuverlässige Kommunikation und Verteilung der Arbeit auf die angeschlossenen Module. Dies entlastet den PC von zeitkritischen Prozessen aller Art und kann sich auf die eigentliche Funktionskontrolle der Modelleisenbahn konzentrieren.
Das RM-U sorgt unter anderem für die Synchronisation zwischen den verschiedenen TM44s. Das RM-U verhält sich daher als Blockeinheit für 128 Blöcke für den steuernden PC. Außerdem können Sie Blöcke mit Befehlen miteinander verknüpfen und natürlich wieder trennen. Jeder Aktion, die am ersten Block ausgeführt wird, folgen gleichzeitig die verknüpften Blöcke. Dies führt immer zu einer reibungslosen Übernahme des Zuges zwischen zwei Blöcken. Darüber hinaus funktioniert das auch mit Wendeschleifen: Die berüchtigten Wendeschleife mit 2-Rail-Systemen gehören definitiv der Vergangenheit an!
Der RM-U kann auch Blöcke mit analoger Steuerung (Pulsweitenmodulation) mit einer festgelegten Beschleunigung / Verzögerung und der gewünschten Endgeschwindigkeit beschleunigen und verzögern. Wenn Blöcke verknüpft sind, führen die verknüpften Blöcke natürlich gleichzeitig die Beschleunigung / Verzögerung durch.
Altersempfehlung: 14+
