Description

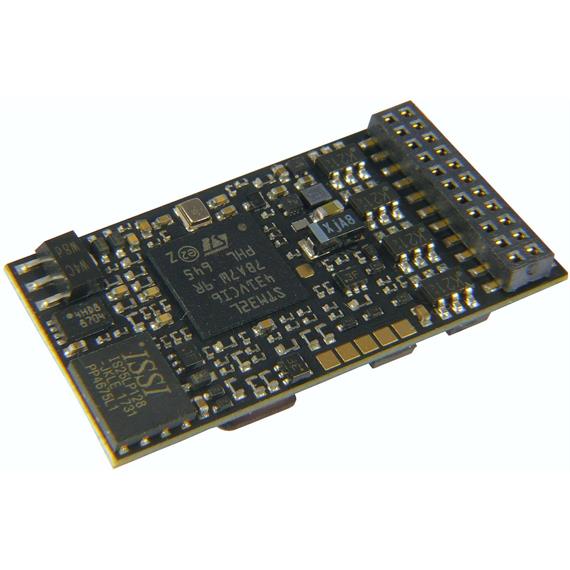

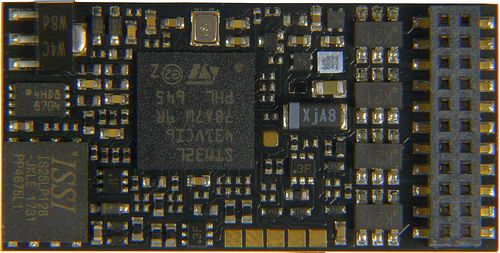

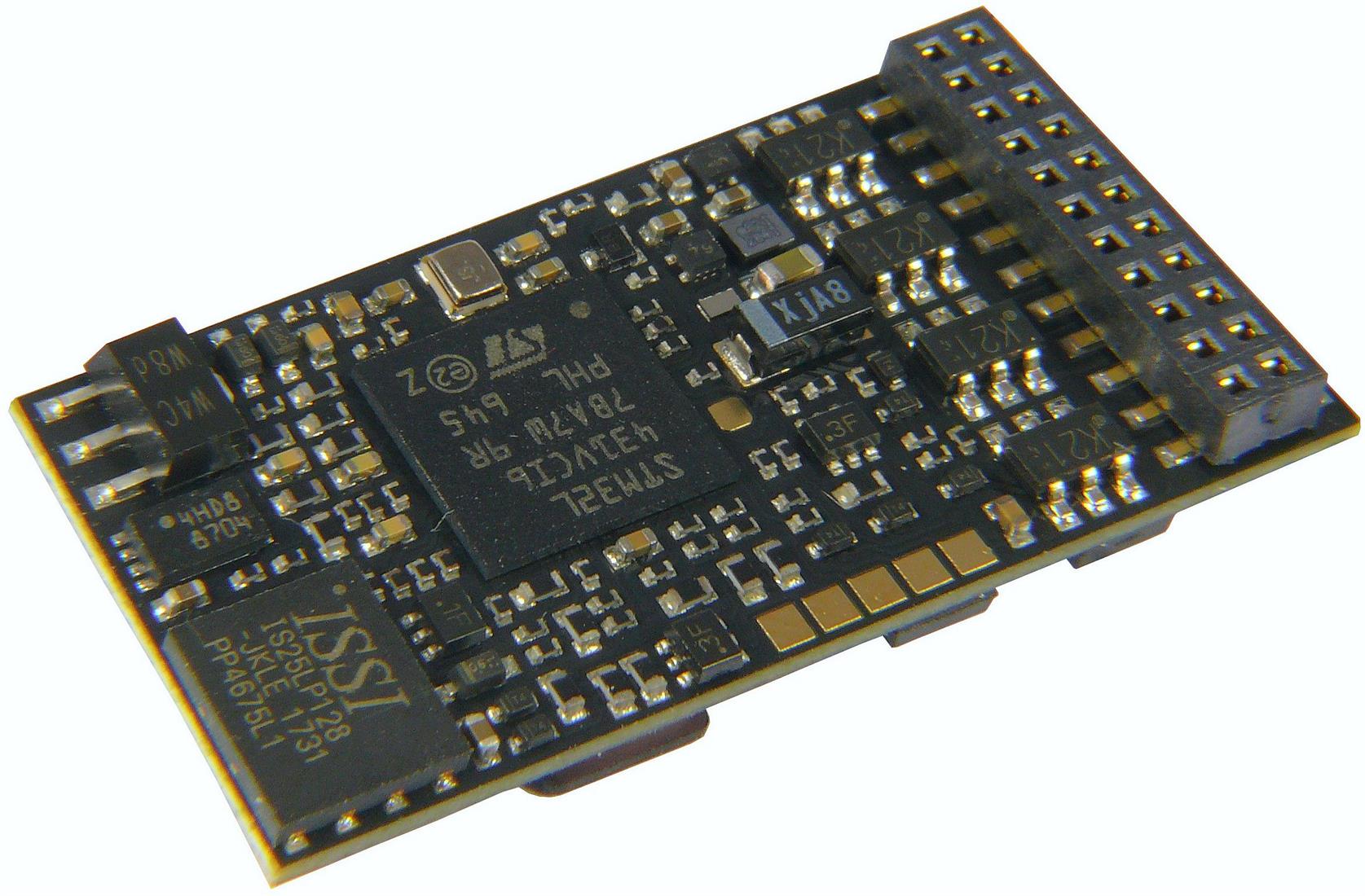

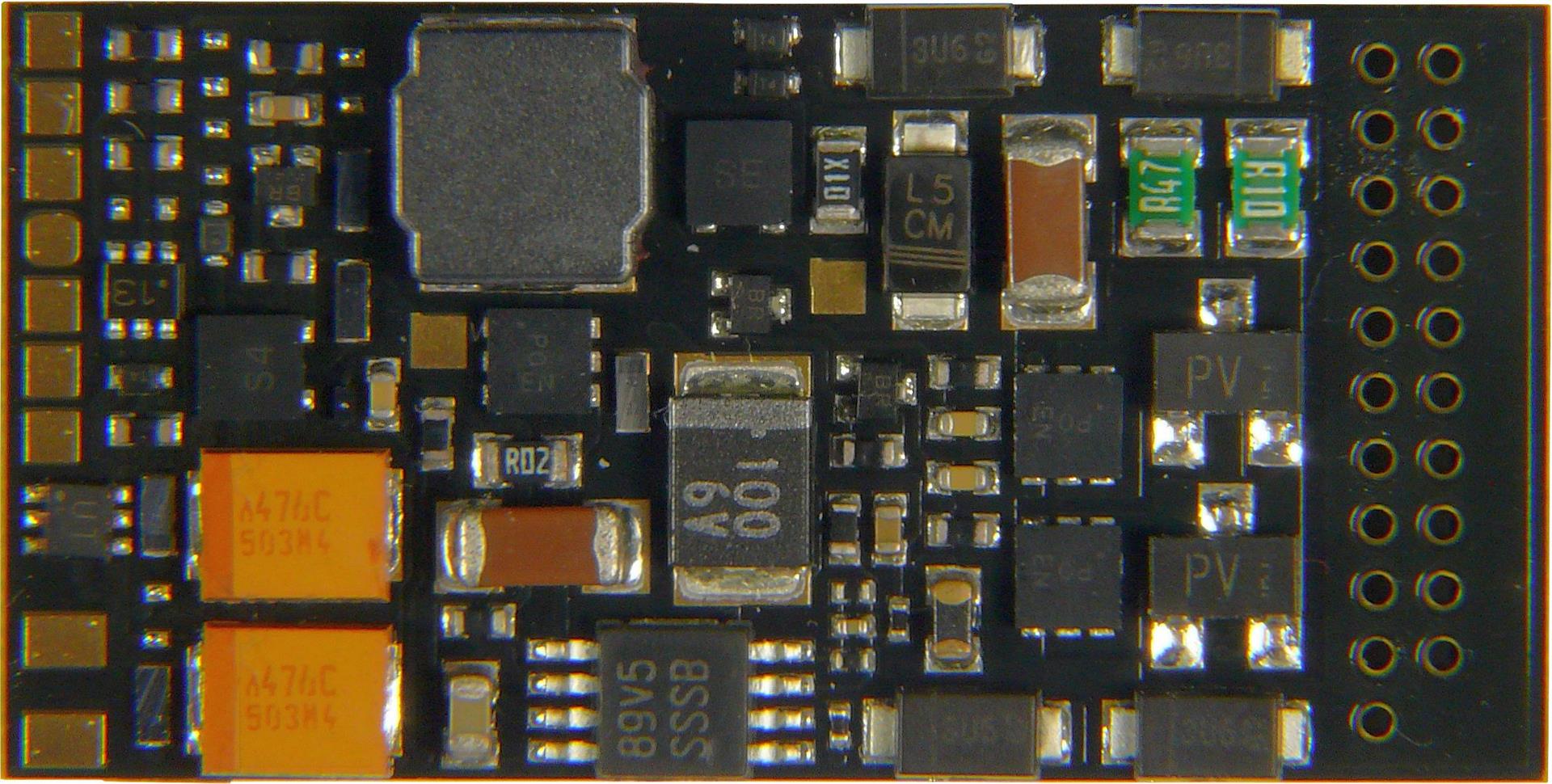

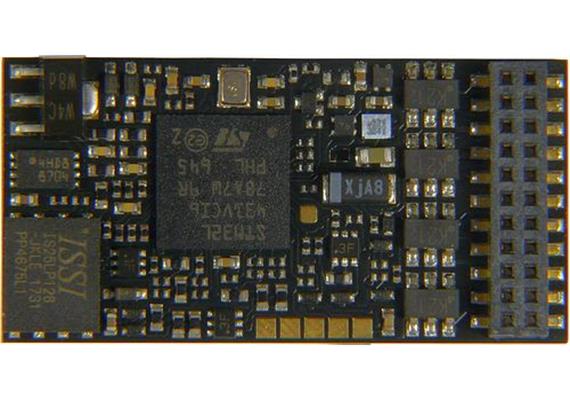

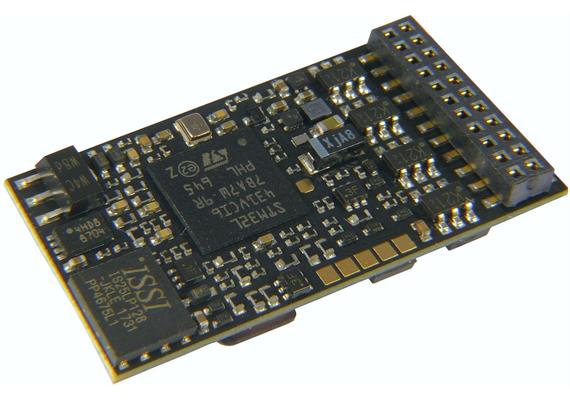

ZIMO MS440D Sounddecoder 21mtc 1,2A, 8 FU-Ausgänge, 16V Energieanschluss - Art.Nr. 05211767
H0, H0m - DCC, mfx, MM, SUSI, RailCom, NMRA

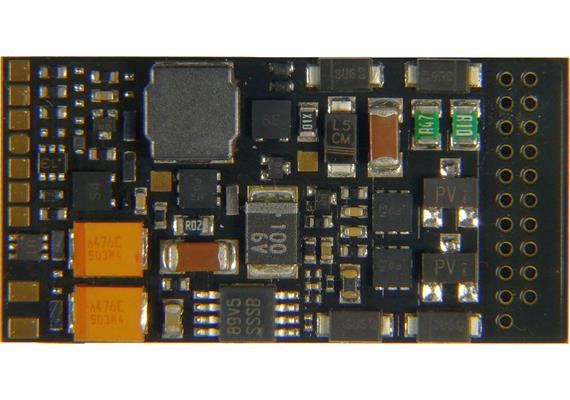

ZIMO MS440D Sounddecoder 21mtc 1,2A, 8 FU-Ausgänge, 16V Energieanschluss
Sound Decoder mit 21MTC Schnittstelle, 30 x 15 x 4 mm, Audio 3 W (4 Ohm), 1,2 A, 6 Fu, FA3, FA4, FA5, FA6 als verstärkte Ausgänge vorkonfiguriert, Anschluss für Energiespeicher 15 V (beliebige Kapazität).
Ausgestattet mit allen ZIMO Eigenschaften: DCC, mfx, MM, SUSI, RailCom, NMRA u. ZIMO function mapping, u.v.a. mfx mit automatischer Anmeldung an der Digitalzentrale. Lautsprecher mit 8 Ohm einsetzbar.

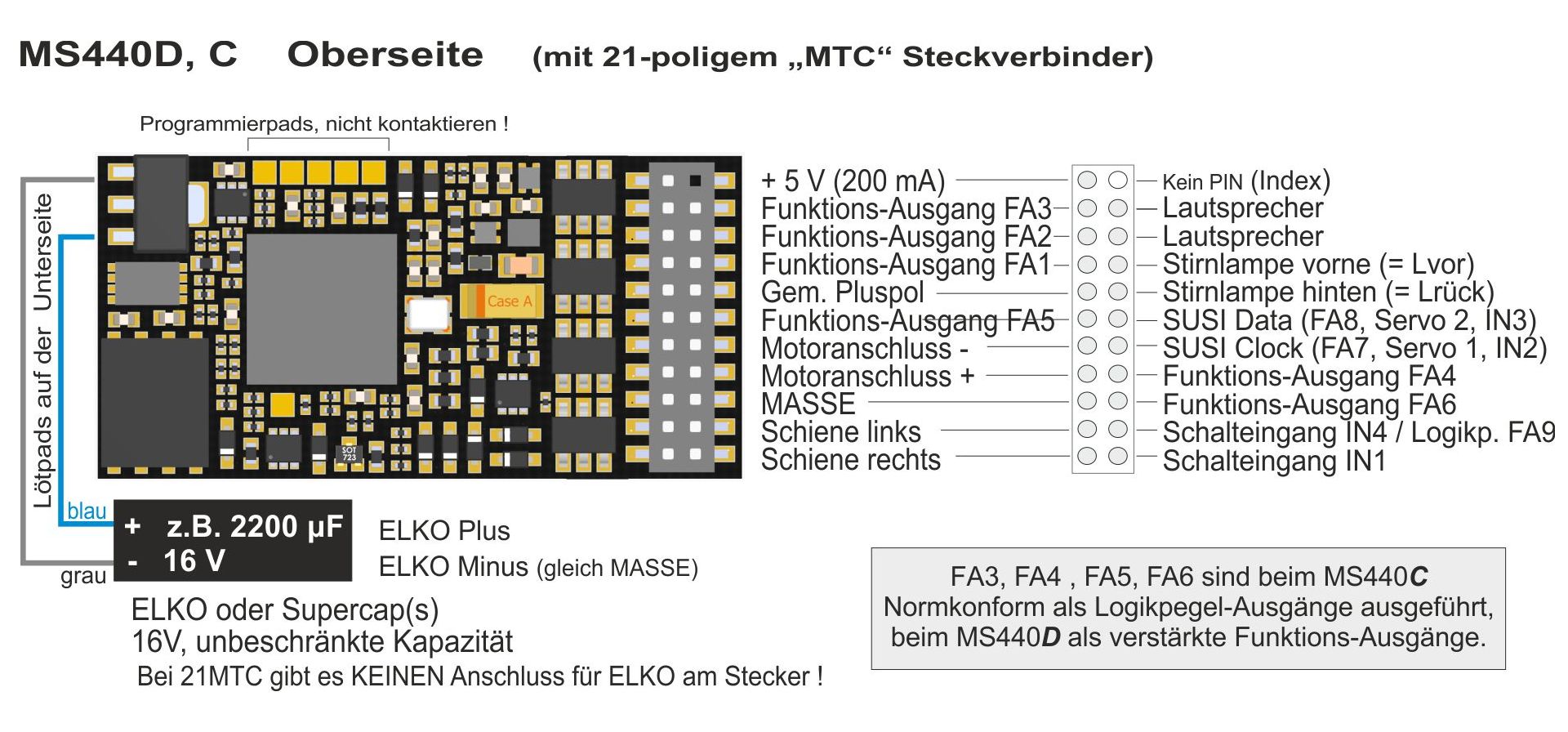

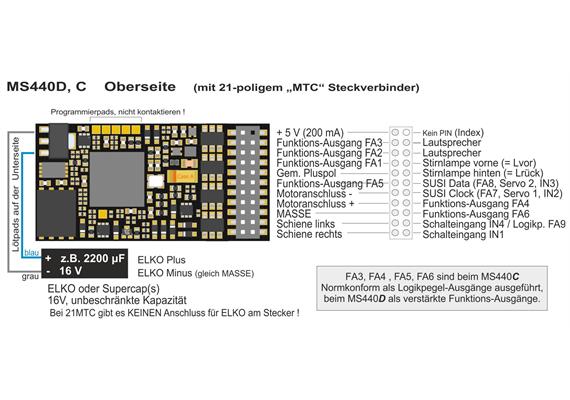

MS440 gibt es ausschließlich mit der 21MTC-Schnittstellle, allerdings in zwei Varianten (-D und -C), die sich durch die Auslegung der höheren Funktionsausgänge (FA3 bis FA6 als Open-Collector oder Logikpegel) unerscheiden, wobei die Varianten allerdings mittels CV-Programmierung ineiander umwandlbar sind (zur Selbst-Korrektur von Fehlbestellungen). 21MTC war eine Zeitlang (etwa in den Jahren 2000 bis 2010) die am weitesten verbreitete Schnittstelle, hat aber im Laufe der Zeit gegenüber PluX verloren, da sie tatsächlich weniger Funktionsausgänge bietet und es ein gewisses "Normen-Chaos" gibt; dies steht im Zusammenhang damit, dass sie urprünglich für elektronisch kommutierte Motoren konzipiert war ("C-Sinus"), die mittlerweile wieder aus der Modellbahnwelt verschwunden sind.
Es gibt KEINE bedrahtete Versionen des MS440; diese wären überflüssig, da sie die gleichen Eigenschaften, Abmessungen, usw. hätten wie MS450, aber weniger Ausgänge.
"MS-Sound" mit 3?W volldigitalem Sound-Amplifier für 8 Ohm oder 4 Ohm (bzw. zwei 8 Ohm parallel) Lautsprecher; völlig gleich wie MS450.
"Stay-alive": Direkter Anschluss für externen Energiespeicher - 16?V Elkos oder 15?V Supercap (ohne Kapazitäts-Obergrenze); technisch völlig gleich wie MS450, aber Energiespeicher-Anschluss an Drähten (aufgrund der Schnittstellen-Norm).
Allgemeine Daten:
- Abmessungen (mm): 30 x 15 x 4
- Anschlusstechnik: 21MTC FA3, FA4, FA5, FA6 "verstärkte" Ausgänge
- Summenstrom Dauer Motor+Sound+Fu (Spitze): 1,2 A (2,5 A)
- Strom Motorausgang Dauer (Spitze): 1,2 A (2,5 A)
- Strom Funktionsausgänge Summe der Funktionsausgänge: 0,8 A
- Zahl und Art Funktionsausgänge inkl. 2 x Stirnlampen (+ Logikpegelausg.): 8 alle 8 am Stecker (+2 Logikpegel)
- Servo - Steuerleitungen (kompletter Abschluss mit 5 V-Versorgung): 2 alternative Anw. der Logikpegel (Nein, ext. 5 V nötig)
- SUSI - Anschluss wahlweise SUSI, I²C, Sound-Ladeprotokoll: ja alternative Anw. der Logikpegel am MTC-Stecker
- Schalteingänge für Achs-Sensoren, Reed-Kontakte, u.a.: 2 am MTC-Stecker +2 alternative Anw. der Logikpegel
- Energiespeicher - Anschluss 15 V-Elkos/Supercaps DIREKT an den Decoder: ja auf Lötpads
- Lautsprecher-Ausgänge je nach Decoder 8 O oder 4 O (2 x 8 O parallel): 1 3?Watt / 4 O am MTC-Stecker
- Sound-Speicher: 128?Mbit
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
ALLGEMEINES:
DCC-Adressen 1 ... 10239, Verbundadressen 1 ... 9999 (ab 2017),
MM-Adressen 1 ... 80, Funktionen F0 ... F28), mfx*,
14, 28 oder 128 (externe) Fahrstufen, 256 oder 1024 interne Stufen
Programmieren der CVs im "Service Mode" (am Programmiergleis) und im "Operational Mode" (mit RailCom zum Quittieren und Auslesen), unter mfx, soweit vorhanden,
Ungestörter Fahrbetrieb (ohne Decoder-Reset und -Neustart) bei Kontaktunterbrechungen bis 1 oder 2 sec (wirksam auch ohne externen Energiespeicher)
Automatische Weiterfahrt bei Unterbrechung des Rad/Schiene-Kontakts, bis die Versorgung wiederhergestellt ist (wenn ausreichender Energiespeicher - "Stay alive" - in Lok vorhanden; siehe Abschnitt "ENERGIESPEICHER, weiter unten)").
DC- und AC-Analogbetrieb, letzterer einschließlich Richtungsumkehr durch Märklin-typischen Überspannungsimpuls (bis 35?V)
Update-fähige Software: neue Software-Versionen werden ohne Öffnen der Lok geladen, mit Hilfe des ZIMO Decoder-Update-Gerätes MXULF(A) oder des Zentral-Fahrpultes MX31ZL vom USB-Stick oder direkt vom Computer her über ZSP ("ZIMO Sound Programmer") und MXULF oder (geplant) über MX10.
SICHERHEIT:
Überstromschutz für alle Ausgänge, Übertemperaturschutz, Details siehe Info unter "Summenstrom"
Schutz gegen Überspannungs-Spitzen der Motor-Induktivität durch Supressor-Dioden
Spannungsfestigkeit: mindestens 35 V (je nach Typ).
MOTORSTEUERUNG und -REGELUNG:
geräuscharme Hochfrequenz-Motoransteuerung, wahlweise mit 20 oder 40?kHz
geeignet für alle DC-Motoren und Glockenanker-Motoren (Faulhaber, Maxxon), mit Zusatzdioden auch AC-Motoren
auch für "schwierige Fälle" wie Fleischmann-Rundmotor, oder alte, nur niederfrequenztaugliche Motoren
ZIMO Motorregelung mit Selbst-Optimierung und zahlreichen Einstellmöglichkeiten zur manuellen Optimierung (PID-Parameter)
Geschwindigkeitskennlinie wahlweise Dreipunkt- oder frei-programmierbar in 28 Stufen (laut Norm)
Alternative "OST-WEST" Richtungssteuerung und -rückmeldung, zusammen mit Basisgerät MX10 und Fahrpult MX32
(ab SW-Version 5.00) km/h-Steuerung (pro Fahrstufe 1/2 km/h, 1 km/h oder 2 km/h) als Alternative zur konventionellen Fahrstufen-Steuerung,
(ab SW-Version 5.00) einstellbare Maßnahme zum Ausgleich des Getriebeleerganges bei Richtungsumkehr zur Vermeidung des Anfahrrucks
(ab SW-Version 5.00) ZIMO Beschleunigungseinstellungen („normgemäß“, zusätzlich „exponentiell“ für weiches Anfahren/Anhalten, „adaptiv“ gegen Anfahrruck)
(ab SW-Version 5.00) Rangiertasten-Funktionen (Halbgeschwindigkeit, Reduktion oder Abschaltung der Anfahr-/Bremszeit, wahlweise durch F3, F4, oder MAN)
FUNKTIONEN und FUNKTIONSAUSGÄNGE:
volles NMRA Function Mapping für F0 - F12, sowie ZIMO Erweiterungen (richtungsabhängige Zuordnungen, u.a)
Dimmen, Blinken, amerikanische (Mars, Ditch, Strobe, ...) und andere Lichteffekte (Soft-Start, Bremslicht, Flackern, autom. Zeitabschaltung, ..)
Fernlicht-/Abblendlicht-Umschaltung per Funktionstaste, einseitige Lichtunterdrückung, Konfiguration von Rauchgeneratoren, u.a.
"ZIMO Schweizer Mapping" für komplexe Beleuchtungszustände in Abhängigkeit von mehreren Funktionstasten, mit einzelnen zuordenbaren Dimm- und Blinkfunktionen
"ZIMO Eingangs-Mapping", vor allem zum Austauschen der Funktionstasten durch den Anwender, ohne die eigentliche Konfiguration zu ändern
zeitbegrenzte Kupplungsansteuerung für Krois- und Roco-Kupplungen; „Kupplungs-Walzer“ (automatisches Andrücken zur Hakenentlastung und Abrücken)
SUSI-Schnittstelle am Steckverbinder oder als Löt-Pads, bei Großbahn-Decodern mit 4-poligem "SUSI-Stecker"
Neben den eigentlichen Funktionsausgängen gibt es bei allen MS-Decodern "Logikpegel-Ausgänge",
beispielsweise als Servo-Steuerleitungen, oder mit externem Transistor für normale Verbraucher (LEDs, usw.) nutzbar
Alle Decoder haben eine Servo-Ansteuerung, jene für N bis H0 als Nebenfunktion der SUSI-Anschlüsse, Großbahn-Decoder mit vollen 3-poligen Servo-Anschlüssen einschließlich 5 V-Versorgung.
Servo-Konfiguration mit Spezial-CVs für End- und Mittelstellungen, Drehgeschwindigkeit, Funktionszuordnung.
ZUGBEEINFLUSSUNG und RÜCKMELDUNG
Bremsstrecken DC, ABC (Anhalten über asymmetrisches DCC-Signal), „Märklin-Bremsstrecke"
ZIMO „signalabhängige Zugbeeinflussung“ (HLU) mit Geschwindigkeitslimits in 7 Stufen, von "Volle Fahrt" bis "Halt": F, FL, L(angsam), LU, U(ltralangsam), UH, H.
ZIMO Zugnummernerkennung in Verbindung mit ZIMO Digitalsystem und ZIMO Gleisabschnitts-Modulen MX9
(in neueren Anwendungen, insbesondere mit StEin-Modulen oder Roco-Rückmeldern funktioniert die Rückmeldung über RailCom)
(ab SW-Version 5.00) konstanter Bremsweg in zwei Verlaufsvarianten (Bremsung beginnt entweder immer sofort, oder umso später, je kleiner die aktuelle Geschwindigkeit ist)
RailCom: km/h Rückmeldung, CV "on-the-main" Auslesen und bestätigtes Programmieren, Ost-West-Rückmeldung, Quality-of-service, Aufgleissuche, RailCom Adressrückmeldung, u.a.
viele weitere RailCom Anwendungen sind in zukünftigen Software-Versionen eingeplant.
SOUND:
Laden der Sound-Projekte ähnlich (mit gleicher Ausrüstung) wie Laden neuer Software-Version (SW-Update, siehe oben),
also mit Hilfe des ZIMO Decoder-Update-Gerätes MXULF(A) oder des Zentral-Fahrpultes MX31ZL vom USB-Stick oder direkt vom Computer her über ZSP ("ZIMO Sound Programmer"); (geplant) über MX10.
Alternatives Schnell-Laden (3 bis 5 min statt 30 bis 1000 min) über SUSI-Schnittstelle (d.h. SUSI-Pins mit proprietärem Protokoll)
Leistungsfähige Sound Amplifier: in Miniatur-Sound-Decodern 1 Watt für 8 Ohm Lautsprecher; in H0 Sound-Decodern 3?Watt für 4 oder 8 Ohm Lautsprecher (auch zwei parallel); in Großbahn-Sound-Decodern MS990 10 Watt für 4 Ohm oder 8 Ohm Lautsprecher (auch zwei parallel) auf 10?V Basis,
ECHTE 16?bit Auflösung umfassen den gesamten Sound-Pfad: angefangen von den im Flash-Speicher abgelegten Sound-Files, über den I²C-Bus (=Inter-IC-Sound) für Stereo-Ausgabe, bis hin zum volldigitalen Class-D-Verstärker. Auf die sonst häufig genutzte, günstigere, Digital-Analog-Conversion (mit 10 oder 14?bit) sowie Verstärker mit Analogeingang (ebenfalls Class "D" genannt) verzichtet ZIMO.
Abspielrate 22?kHz (Standard); aber auch (vom Sound-Projekt definierte) Kanäle mit 11?kHz (nur bei 8?bit) für einfache Geräusche, wie Ansagen, und 44?kHz für maximal mögliche HiFi-Klangqualität.
Die MS-Decoder haben einen Soundspeicher von 128?Mbit, was eine Wiedergabezeit von 360 Sekunden ermöglicht (bei 16?bit-Sound mit 22?kHz). Bei 8?bit-Sound mit 11?kHz stehen somit bis zu 1440 Sekunden zur Verfügung (unter Vernachlässigung des Overheads).
Neue Soundprojekte haben eine Auflösung von 16 bit; aber auch bisherige Soundprojekte mit 8 bit klingen mit den MS-Decodern hörbar besser, was an der Anwendung einer Technik zur Interpolation liegt, welche in ZIMO Decodern dank der hohen Rechenleistung des Microcontrollers zur Verfügung steht.
Bis zu 16 Sound-Kanäle werden gleichzeitig wiedergegeben (z.B. Dampfschläge, Luftpumpe, Pfiff, ...) und können bei "Stereo-Decodern" (insbesondere bei Großbahnen, aber auch für H0 geplant) auf zwei Lautsprecher verteilt werden.
Synchronisierung der Dampfschläge wahlweise durch Anschluss eines Achsdetektors (mechanisch, LED, Hall) oder durch simulierten Achsdetektor, sowohl für den Sound als auch für die Rauch-Ventilator-Steuerung
Sound-Collection als Sonderform des Sound-Projekts: Sound-Samples und Parameter für mehrere Baureihen sind enthalten. Beispielsweise die „europ. Dampf/Diesel-Collection” mit 5 Dampfschlag-Sets, 10 Pfiffen, 2 Glocken,... Freie Auswahl unter den vorhandenen Samples per Echtzeitprozedur, um individuellen Klang zu kreieren.
(ab SW-Version 5.00) Beschleunigungs- und Belastungsabhängigkeit; automatisch durchführbare Messfahrt zur Justierung der Lastabhängigkeit
ENERGIESPEICHER ONBOARD UND/ODER EXTERNE ANSCHALTUNG:
Standard-H0-Sound-Decoder: Anschlussmöglichkeit für externe Energiespeicher (Elkos, Tantals, Goldcaps mit unbegrenzter Kapazität und 15 V oder 16 V Spannungsfestigkeit, auch wenn Schienenspannung höher ist, beispielsweise ZIMO SUPERCAP68 oder GOLMRUND, GOLMLANG); dadurch Weiterfahren trotz Kontaktunterbrechung mit voller Kraft, Vermeidung von Licht-Flackern und Sound-Störungen, Ausgleichen des Energieverlusts durch RailCom- und HLU-Lücken.
Next-Sound-Decoder: der interne Tantal-Energiespeicher auf 5 V-Basis kann durch externe Tantals oder Goldcaps (mit praktisch unbegrenzter Kapazität 5 V der 2 x 2,7 V, beispielsweise ZIMO MINIGOLD) erweitert werden; dadurch langsames Weiterfahren, Verminderung von Licht-Flackern und Sound-Störungen.
Für alle Decoder gilt überdies: mit dem ZIMO "StayAlive-Controller" (STACO1) oder Zusatzbauteilen wie Dioden und Widerständen können an sämtliche Decoder, auch jene ohne spezielle Vorkehrungen, Energiespeicher (meistens Elkos, auf Niveu der Fahrspannung, vorzugsweise 25 V) angeschlossen werden. Die Effizienz (Energieausbeute) ist geringer als in den oben genannten Fällen.
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
