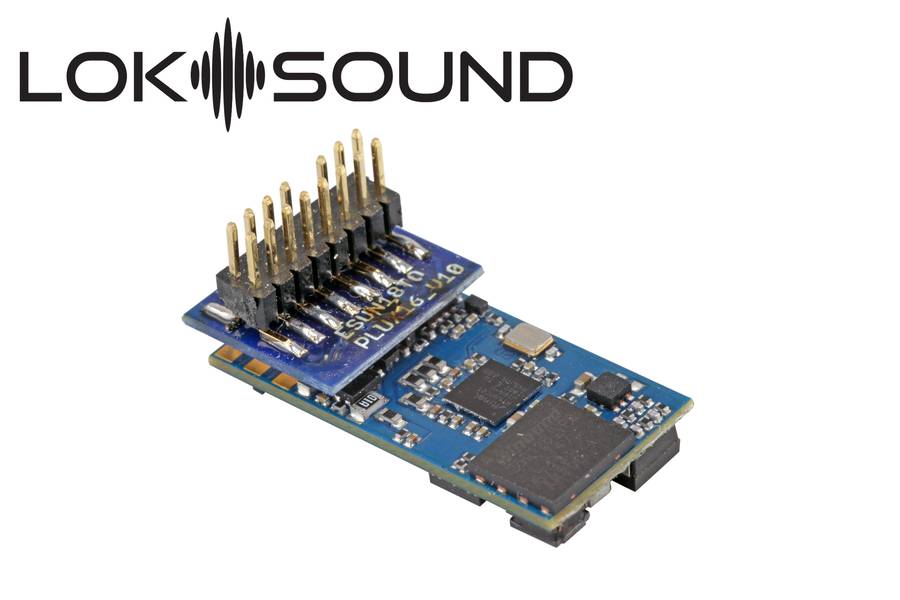

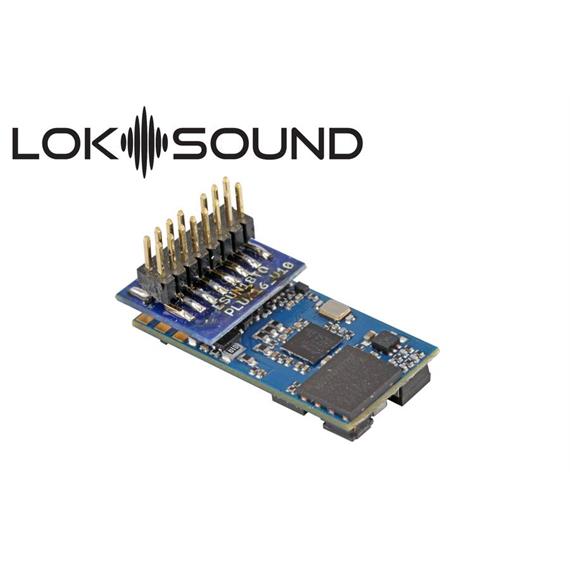

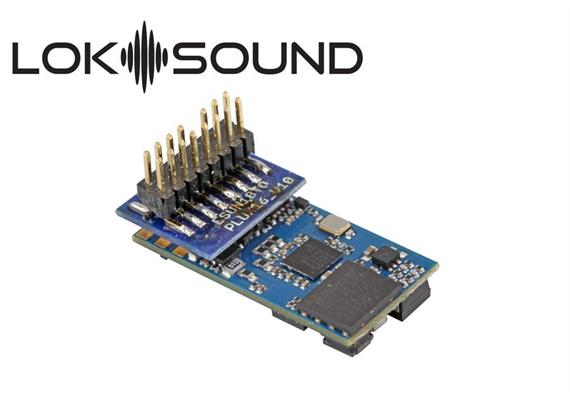

ESU LokSound 5 micro PluX16 mit Lautsprecher "Leerdecoder" DCC/MM/SX/M4 für N/TT/H0 - Art.Nr. 58814

Neuheit 2019

LokSound 5 micro DCC/MM/SX/M4 "Leerdecoder", PluX16, mit Lautsprecher 11x15mm, Spurweite: N, TT, H0

Der LokSound 5 micro ist ein „kleines Wunder“: Mit nur 21mmx10mm Grundfläche ist er der mit Abstand kleinste LokSound Decoder, den wir je gebaut haben. Somit sollte er in alle Fahrzeuge der Nenngrößen N und TT, aber auch in kleinen H0 Fahrzeugen seinen Einsatz finden. LokSound 5 micro Decoder haben stets eine Next18 Schnittstelle und werden mit Adaptersteckern für allen gängigen Schnittstellen angeboten. Ein 11x15mm grosser „Zuckerwürfel“-Lautsprecher nebst Schallkapsel-Bausatz ist ebenfalls immer dabei.

Betriebsarten
Auch der LokSound 5 micro ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.

Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.

Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.

Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.

Der LokSound 5 micro Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.

Der LokSound 5 micro Decoder kann auf analogen Gleich- und Wechselstrombahnen (!) eingesetzt werden.

Sound
Der LokSound 5 micro Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Class-D Audioendstufe mit bis zu 3W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.

Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.

Funktionen
Trotz seiner geringen Baugröße besitzt der LokSound 5 micro wenigstens 6 verstärkte Funktionsausgänge sowie einen Logikpegelausgang. Auf der Next18 Schnittstelle sind zwei weitere Logikpegelausgänge vorhanden, die alternativ RC-Servos steuern können. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.

Motorsteuerung
Die Motorsteuerung des LokSound 5 wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 Decoder liefert mit bis zu 0.75A Motorstrom genügend Saft für alle angedachten Einsatz-Szenarien.

Technische Daten:
- Betrieb unter DCC mit RailComPlus®, M4, Motorola® und Selectrix®
- 32 Funktionen schaltbar (abhängig von der Zentrale)
- 32-Bit-Prozessor
- Digitaler Class-„D“-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
- Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
- Geräuschspeicher mit 128 Mbit Kapazität
- Motorregelung mit 50 kHz Taktfrequenz
- RC-Servos und Susi-Module ansteuerbar
- 3 neue, individuell einstellbare Bremsregler
- Zweistufige Schwerlast-Simulation
- Updatefähig mit ESU-LokProgrammer
LokSound 5 micro
- Motorstrom 0,75 A
- Je nach Schnittstelle bis zu 6 verstärkte Funktionsausgänge für Sonderfunktionen (total: 9 Ausgänge)
- Next18-Schnittstelle serienmäßig, Adapterkabel für andere Schnittstellen liegen bei
- Ab Werk mit 11x15-mm-„Zuckerwürfel“-Lautsprecher mit anpassbarem Schallkapsel-Set
- RC-Servos und Susi-Module ansteuerbar
- PowerPack-Speicherkondensator optional anschließbar
- Abmessungen: 21 mm x 10 mm
Schnittstellen
- PluxX16
