Roco 10808 Z21 DETECTOR (RailCom®)
Quantity discount
| Number | Discount |
|---|---|
| >= 2 | 2% |
| >= 4 | 3% |
| >= 6 | 4% |
| >= 8 | 5% |
| >= 10 | 6% |
| >= 14 | 7% |
| >= 16 | 8% |
| >= 18 | 9% |
| >= 20 | 10% |
Downloads (2)
Description

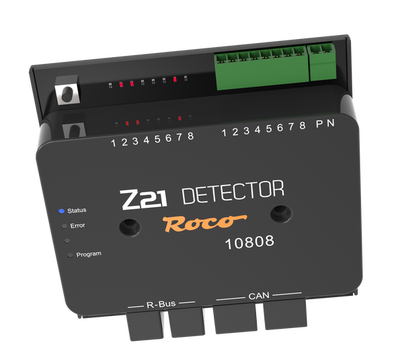

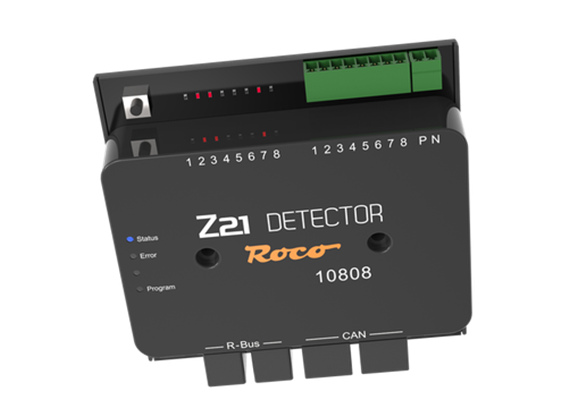

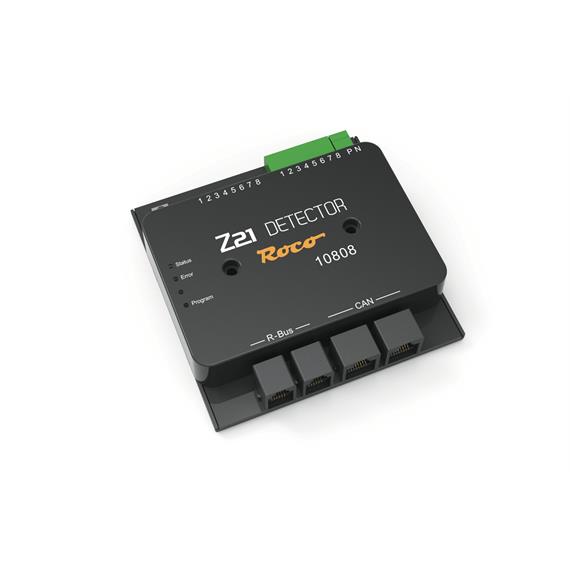

Roco Z21 DETECTOR (RailCom®) - Art.Nr. 10808
Z21® DETECTOR (RailCom®)
¦ Gleisbelegtmelder für 8 Abschnitte
¦ Belegtmeldung mittels Stromüberwachung von Gleisabschnitten
¦ RailCom®-Melder zur Lokidentifikation
¦ Anschluss über CAN-Bus und R-Bus
¦ Konfiguration und Update einfach per App oder PC via Z21®
¦ Belegt-/Rückmeldung mit Momentkontakt
¦ Inklusive Anschlusskabel für R-Bus/CAN
Um Ihre Anlage zu automatisieren, ist es unerlässlich ein gut funktionierendes Rückmeldesystem zu installieren.
Die Hauptfunktion des Z21 DETECTOR ist die Belegtmeldung mittels Stromüberwachung von 8 Gleisabschnitten. Diese Grundfunktion ist über R-BUS und CAN möglich. Somit kann der 10808 sowohl an der schwarzen Z21, als auch an der weißen z21 und der z21start verwendet werden.
Mit dem integrierten Programmiertaster kann auf einfache Art und Weise die Adresse des Belegtmelders eingestellt werden. Der Zustand jedes Eingangs wird über eine eigene Status-LED angezeigt.
Der CAN-BUS der schwarzen Z21 bietet noch mehr:
Lokidentifikation mittels RailCom®-Local-Detector auf jedem der 8 Eingänge, und das zur gleichen Zeit. Somit weiß man immer, welche Lok sich im jeweiligen Abschnitt befindet.
Der RailCom®-Local-Detector ermöglicht über CAN auch das POM-Lesen in Booster-Abschnitten, in denen zwar eine RailCom-Lücke erzeugt wird, aber sich im Booster selber kein RailCom®-Global-Detector befindet. Das ist zum Beispiel beim Z21 light BOOSTER der Fall.
Eine komfortable Konfiguration von Ansprechverhalten, Stromschwellen, RailCom®-Einstellungen sowie Adresse kann über das Z21 Maintenance Tool vorgenommen werden.
Das Firmware-Update für zukünftige Features ist ebenfalls über das Z21 Maintenance Tool einfach und komfortabel möglich.
Technische Daten
Eingangsspannung: 12 - 24 V DCC oder MM
Eingangsstrom: 4,1 A max.
Eigenverbrauch am CAN- bzw. R-BUS: 0,25 W
Eigenverbrauch am Gleiseingang: 0,65 W
Ausgangsleistung pro Kanal: 3 A
Digitalsystem: DCC und/oder Motorola
Belegtmeldung: 8 x Strommessung und RailCom®
Dimensionen L x B x H: 104 mm x 104 mm x 25 mm
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
