Tams 53-00100-02-H LED Control Basic 2er Pack
Downloads (1)
Description
Tams 53-00100-02-H LED Control Basic 2er Pack - Art.Nr. 530010002
Flackerfreiheit für alle LEDs
Wenn es um die Wahl der "richtigen" LEDs für die Beleuchtung des Modellbahn-Fuhrparks geht, gibt es mehr als eine Lösung: Nicht jede LED-Bauform eignet sich für jedes Fahrzeug und individuelle Vorlieben der Modellbahner bezüglich Farbe (und Farbstich) spielen eine nicht unwesentliche Rolle.
Daher gibt es die LED Control Basic "pur":

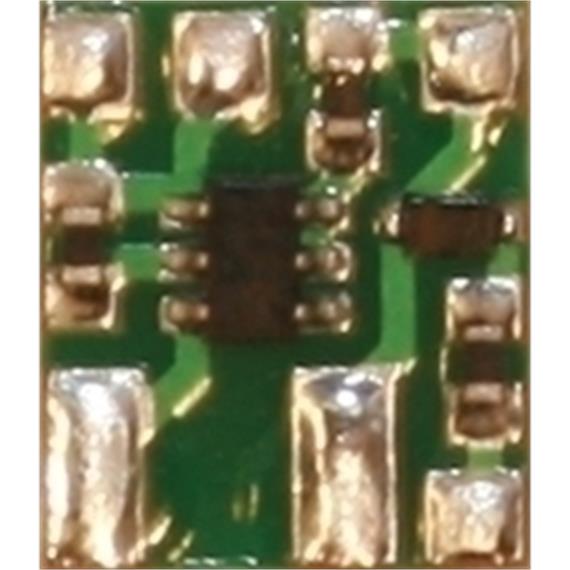

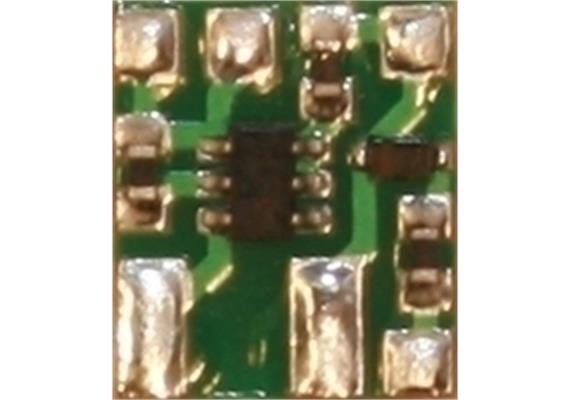

•als Vorschaltplatine mit LED-Konstantstromquelle und Anschlusspunkten für einen Pufferelko
•für den direkten Anschluss von LEDs
•Abmessungen nur 6,5 x 7,5 mm
Integrierte LED-Konstantstromquelle
•Begrenzung des Stroms auf konstant 20 mA
•kein zusätzlicher Vorwiderstand erforderlich
•konstante Helligkeit ab Erreichen der Mindestspannung:
- bei weißen und blauen LEDs: ca. 4 V
- bei allen andersfarbigen LEDs: ca. 3 V
Anschlussmöglichkeit für externen Pufferelko
•als Flackerschutz bei kurzen Stromunterbrechungen
•Spannungsfestigkeit: - mind. 16 V bei Versorgungsspannung < 18 V - mind. 25 V bei Versorgungsspannung > 18 V
•empfohlene Kapazität: min. 100 µF
Anschluss von mehreren LEDs
An eine LED Control Basic können mehrere LEDs in Reihe (seriell) angeschlossen werden. Die genaue Anzahl hängt ab von
•der zur Verfügung stehenden Versorgungsspannung und
•der Farbe der LEDs
Technische Daten:
Versorgungsspannung: Analoge Wechsel- oder Gleichspannung oder Digitalspannung
Minimale Spannung: ca. 3 V (gelbe LEDs) oder 4 V (weiße LEDs)
Maximale Spannung: 20 V Wechselspannung oder 24 V Gleich- oder Digitalspannung
Stromaufnahme (ca.): 20 mA
Anschluss für Stützelko: 1
Kapazität: mind. 100 µF
Spannungsfestigkeit:
- Versorgungsspannung < 18 V: mind. 16 V
- Versorgungsspannung > 18 V: mind. 25 V
Abmessungen der Platine (ca.): 7,5 x 6,5 mm
Gewicht der Platine: ca. 0,11 g
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
