ESU 50300 Navigator Digitalsystem

Description

ESU Navigator IR Digitalsystem, DCC/MM, 3A, 15-21V, dt. Handbuch. Art. Nr. 50300

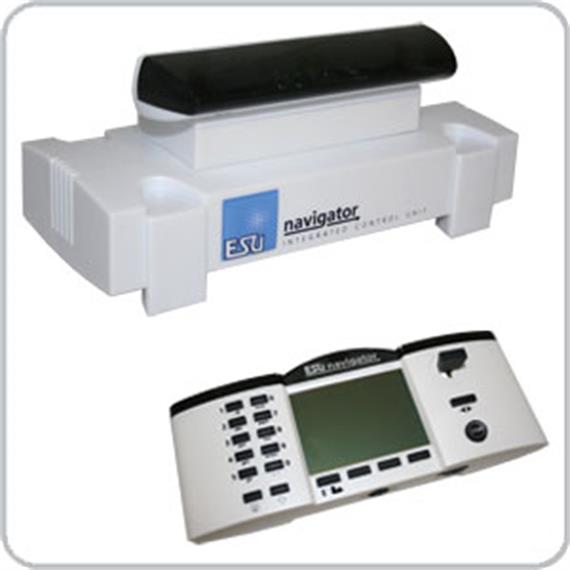

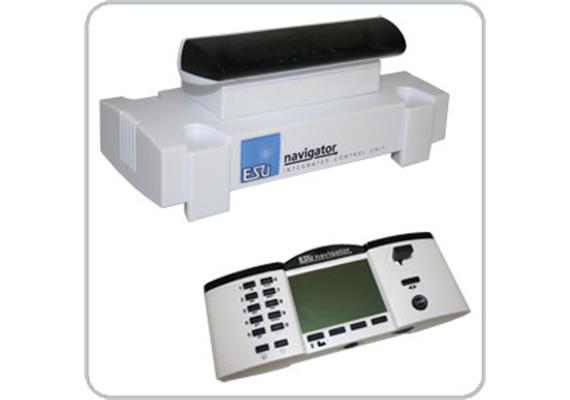

Lieferumfang Navigator Zentraleinheit :
IR Empfängermodul
IR Handregler
Netzteil einstellbar 15V-21V (90VA)
Anschlussklemmen für Gleisanschluss, Programmiergleis
Tragegurt für Handregler
4er Set Batterien (Alkaline, "AAA")
Bedienungsanleitung

Wir dürfen Ihnen an dieser Stelle den neuen Navigator vorstellen. Diese Digitalzentrale wurde für Modellbahner entwickelt, die eine kleine oder mittelgroße Anlage betreiben, aber dennoch auf zeitgemäße Steuerungstechnik nicht verzichten wollen. Der Navigator schenkt Ihnen hierbei dank seiner bidirektionalen Infrarottechnik die Freiheit, drahtlos Ihre Loks zu steuern!
Loks fahren
Mit dem Navigator haben Sie bis zu 40 Lokomotiven voll im Griff. Geeignet sind alle Loks, deren Decoder DCC oder Motorola® verstehen. Der Navigator schaltet abhängig von den Decodermöglichkeiten bis zu 21 Funktionen pro Lok und kann bis zu 9999 Adressen verwalten (Im Motorola-Betrieb sind bis zu 255 Adressen möglich). Selbstverständlich kann jeder Lok ein individueller Name gegeben und ein Loksysmbol ausgewählt werden.
Mehrfachtraktionen
Auch das Fahren von Mehrfachtraktionen ist für den Navigator kein Problem: Bis zu 6 Lokomotiven können gemeinsam bewegt werden. Der Zugriff auf die Funktionen der einzelnen Loks ist auch im Traktionsbetrieb jederzeit möglich, um z.B. das Horn der führenden Lok auszulösen.
Magnetartikel schalten
Wie Sie es von einer modernen Digitalzentrale erwarten, kann der Navigator auch Ihre Magnetartikel und Weichen schalten. Es spielt keine Rolle, ob Sie noch orginale Märklin® k83 oder k84 oder dazu kompatible Decoder wie den SwitchPilot einsetzen, bis zu 100 Magnetartikel können auf Ihrer Anlage verbaut und geschaltet werden. Der Navigator kann mit Motorola® und DCC-Decodern umgehen.
Loks einstellen
Im Digitalen Anlagenbetrieb kommt man nicht umhin, gelegentlich Einstellungen seiner Decoder verändern zu müssen. Der Navigator unterstützt Sie bei diesem "Programmieren" durch seine klar strukturierte Bedienoberfläche.
Alle CVs von DCC-Decodern können auf dem Programmiergleis eingelesen und verändert werden. Kommen programmierbare Motorola®-Decoder (z.B. Märklin ® mfx®-Decoder) zum Einsatz, sind alle vorgesehenen Register (01-80) problemlos zu ändern.

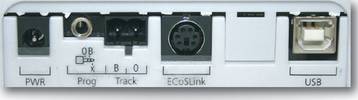

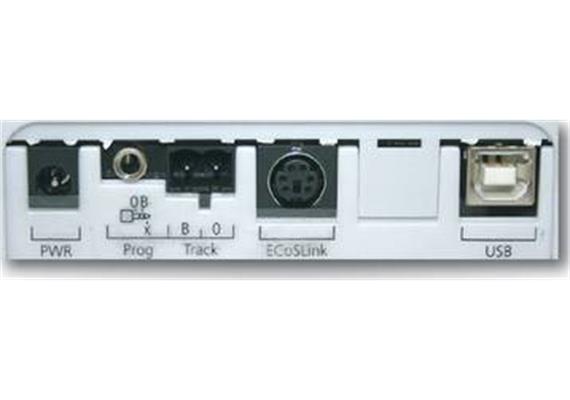

Technische Daten:
H4-Booster mit 3.0 A Dauerausgangsleistung
H4-Programmiergleisausgang mit 0.25A Leistung
Anschluss für ECoSlink (Slavebuchse, für Anschluss an ECoS)
Anschlussmöglichkeit für 5 IR Empfänger (4 Anschlüsse für Kabelerweiterung, 1 Direktanschluss zum Aufstecken)
USB Computerinterface
Märklin® Motorola® alt, neu, mit 14 oder 28 Fahrstufen
DCC mit 14, 28, 128 Fahrstufen
Bis zu 9999 Adressen im DCC Format. Bis zu 21 Funktionen pro Lok. Im Motorola-Betrieb bis zu 4+1 Funktionen.
Bis zu 255 Adressen im Motorola®-Format (je nach Decoder verfügbar)
Märklin® Motorola® und DCC Gleisformate für Magnetartikelsteuerung
Bis zu 40 Lokobjekte und 100 Weichenobjekte möglich
Alle DCC-Servicemode Programmiermodi auf dem Programmiergleis, POM (Programming on the Main). Programmierung von Motorola®-Decodern auf dem Programmiergleis
Handregler Drahtlose bidirektionale IR Kommunikation
Hintergundbeleuchtetes LC Display (custom designed) mit Anzeige von Lokname, Geschwindigkeit, Fahrtrichtung, Funktionstastenstatus
11 Funktionstasten + Shifttaste zur Auslösung von bis zu 21 Funktionen pro Lok
4 Menütasten
Nothalt und Fahrtrichtungsumschaltungstaste
4-Wege Joystick zur Geschwindigkeitskontrolle und Lokauswahl
2 Batteriefächer zur Aufnahme von (wiederaufladbaren) Batterien zur Stromversorgung
IR Empfänger Weitbereichsempfänger mit 5 IR Sendedioden und 2 Emfängern
Direktanschluss oder Verlängerung mit 8-poligem Kabel möglich
Wandmontage möglich
