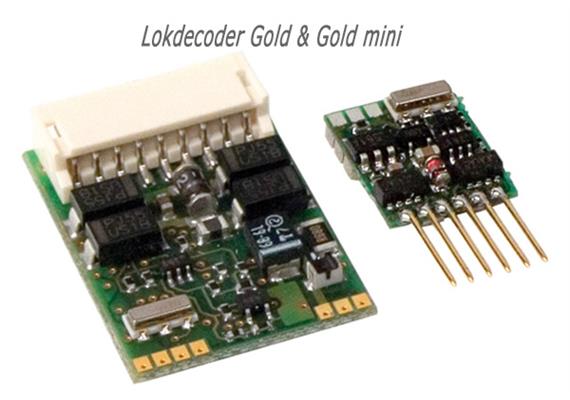

Lenz 10433-01 Lokdecoder "Gold +" 1,0 / 1,8A, Kabel+Stecker NEM 652, ABC, USP, 3 FA

Description

Lenz Lokdecoder "Gold +" 1,0 / 1,8A, Kabel+Stecker NEM 652, ABC, USP, 3 FA Art. Nr. 10433-01

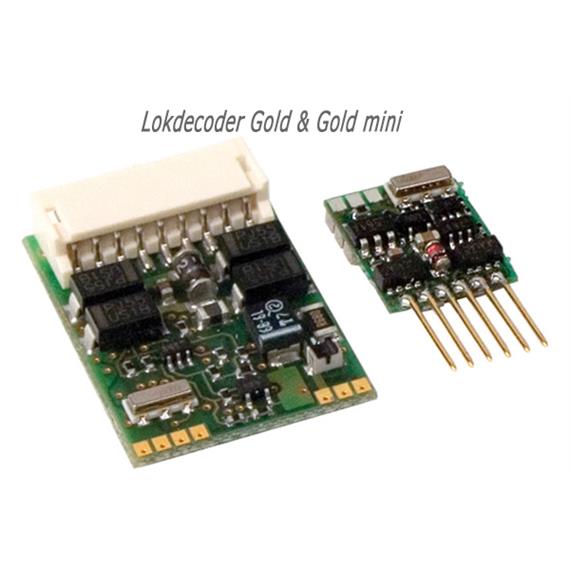

Die GOLD-Lokdecoder:
Die Lokdecoder der GOLD-Serie haben die Modellbahntechnik revolutioniert. Jetzt haben wir sie nochmal verbessert! Die optimierte Software gestattet jetzt auch das zeitgesteuerte Schalten von Funktionsausgängen, z.B. für Kupplungen. Und unser Topmodell GOLD + hat einen weiteren Funktionsausgang erhalten, der bis 500 mA belastbar ist.

GOLD +: Das Topmodell: mit RailCom, der einzigartigen USP-Schaltung, S.U.S.I. Schnittstelle und der nützlichen ABC-Technik.

Abmessungen: 22 x 15,5 x 6,5 mm.
Artikelnummer: 10433-01

Übersicht über die gemeinsamen Eigenschaften der GOLD-Lokdecoder:

RailCom-fähig, RailCom-Funktion werkseitig bereits eingestellt
ABC-Technologie von Lenz
USP - unterbrechungsfreie Kommunikation zwischen Zentrale und Decoder
S.U.S.I. Schnittstelle
hochfrequente Regelung der Motordrehzahl
Motorstrom Dauer/Spitze: 1/1,8 A (GOLD mini 0,5/0,8 A)
GOLD mini: zwei Funktionsausgänge, je 300 mA belastbar
Gesamtbelastbarkeit aller F-Ausgänge: 300 mA
GOLD, GOLD 21: fünf F-Ausgänge je 500 mA belastbar
Gesamtbelastbarkeit aller F-Ausgänge: 500 mA
GOLD maxi: acht F-Ausgänge je 1.000 mA belastbar
Gesamtbelastbarkeit aller F-Ausgänge: 1.000 mA
Alle GOLD: Funktionsausgänge zeitgesteuert schaltbar (z.B. für ferngesteuerte Kupplungen)
Ausgänge natürlich kurzschlussgeschützt
fahren Sie mit 2- und 4-stelligen Adressen
selbstverständlich auch in Mehrfachtraktion
automatische Erkennung digitaler/analoger Betrieb
Rangiergang


GOLD Decoder sind mit der RailCom Funktion ausgerüstet. Mit RailCom ist jetzt bidirektionale Kommunikation zwischen Lok und Zentrale möglich: es können neben der Lokadresse auch weitere Daten (z.B. aktuelle Geschwindigkeit, CV-Inhalt) über das Gleis von der Lok zurück gesendet, angezeigt und über das Railcombus-Meldesystem im PC von geeigneter Software weiterverarbeitet werden.

= einfacher Signalhalt und Langsamfahrt. Mit Verwendung der ABC-Bremsmodule ist ein besonders einfacher Signalhalt realisierbar. In Verbindung mit dem konstanten Bremsweg ist exaktes Anhalten vor roten Signalen kein Problem. Selbstverständlich ist die Durchfahrt in Gegenrichtung möglich.

Die Umsetzung des Signalbildes "Langsamfahrt" ist problemlos möglich, wobei die hierbei zu fahrende Geschwindigkeit per CV im Decoder eingestellt werden kann. Während des Signalhaltes oder Langsamfahrt können sämtliche Funktionen betätigt werden, auch kann rückwärts vom roten Signal weggefahren werden. Und: mit den ABC-Bremsmodulen kann sogar Pendelzugverkehr eingerichtet werden - mit oder ohne Zwischenhalt. Außerdem kann mit den ABC-Modulen BM3 sehr einfach eine beliebig lange Blockstrecke aufgebaut werden.

Die intelligente USP-Schaltung sorgt in Verbindung mit dem optionalen Energiespeicher dafür, dass die Lok auch verschmutzte Gleisabschnitte oder stromlose Herzstücke überwinden kann, das heißt: unterbrechungsfreie Kommunikation zwischen Zentrale und Decoder.

Das Besondere an USP (im Gegensatz zu einfachen Speicherkondensatoren): Auch, wenn kein elektrischer Kontakt zwischen Lok und Gleis mehr besteht, empfängt der Decoder die vom Digitalsystem gesendeten Informationen, solange der Speicherbaustein (Power 1 oder Power 3 für große Spurweiten) Energie für den Decoder liefert. Trotz eines verschmutzten, stromlosen Gleisabschnitts läßt sich so z.B. ein Fahrtrichtungswechsel befehlen.

Pendelzugsteuerung
Bei Einsatz der ABC-Bremsmodule ist eine Pendelzugsteuerung realisierbar. Sogar zwei verschiedene Optionen gibt es hierbei: Pendeln mit und ohne Zwischenhalt. Im zweiten Modus werden auch Langsamfahrabschnitte berücksichtigt. Die Aufenthaltsdauer am Streckenende ist per CV zwischen 1 und 255 Sekunden einstellbar.

Motorsteuerung
Hochfrequente Regelung (23kHz): Zur Anpassung können je nach Modell verschiedene Motortypen einfach ausgewählt werden. Diese einzelnen Motortypen enthalten einen Parametersatz, der auf die jeweilige Bauart abgestimmt ist. Zusätzlich ist es möglich, ein Feintuning über verschiedene CVs vorzunehmen. Selbstverständlich kann sowohl die hochfrequente Ansteuerung als auch die Regelung abgeschaltet werden. Die minimale, maximale und mittlere Geschwindigkeit kann eingestellt werden, der Decoder passt die Geschwindigkeitskennlinie dabei dynamisch an, um einen sanften Verlauf ohne Knickstellen zu gewährleisten. Unabhängig davon ist es außerdem möglich, eine individuelle Geschwindigkeitskennlinie zu programmieren. Bis zu 128 Fahrstufen können genutzt werden.

Leistung
Für die Motorausgänge der GOLD Decoder geben wir die Dauer- und die Spitzenbelastbarkeit an. Die Dauerbelastung wird ohne spezielle Montage auf Kühlflächen erreicht!

Überlastschutz
Die Decoder sind gegen Überlast, Kurzschluss und Überhitzung geschützt.

Anfahr- und Bremsverzögerung
Anfahr- und Bremsverzögerung können getrennt eingestellt werden. Auf Wunsch können diese Verzögerungen per Funktion durch einfachen Tastendruck am Digitalsystem aus- und wieder eingeschaltet werden.

Konstanter Bremsweg
Eine besondere Eigenschaft des GOLD Decoder sorgt für einen von der aktuellen Geschwindigkeit unabhängigen, konstanten Bremsweg. Wichtig ist diese Eigenschaft für Modellbahner, die automatische Halteabschnitte in ihre Anlage einbauen.

Rangiergang
Per Funktion schaltbar ist der Rangiergang, der die aktuell gefahrene Geschwindigkeit auf die Hälfte reduziert.

Funktionsausgänge
Die Funktionsausgänge können auf vielfältige Weise den Funktionen des Digitalsystems zugeordnet werden.

GOLD mini +: zwei F-Ausgänge, je 300 mA belastbar
Gesamtbelastbarkeit aller F-Ausgänge: 300 mA
GOLD +, GOLD 21 +: fünf F-Ausgänge, je 500 mA belastbar
Gesamtbelastbarkeit aller F-Ausgänge: 500 mA
GOLD maxi: acht F-Ausgänge, je 1.000 mA belastbar
Gesamtbelastbarkeit aller F-Ausgänge: 1.000 mA
Lichteffekte
Vielfältige Lichteffekte können an den vier Funktionsausgängen eingestellt werden:

Einstellung der Helligkeit (Dimmen), auf Wunsch per Funktion schaltbar
Marslight
Gyralight
Blitz und Doppelblitz
verschiedene Einstellungen zum zufälligen Flackern (ideal für die Feuerbüchse einer Dampflok)
Blinken
SUSI-Schnittstelle
Über die SUSI - Schnittstelle können Sound- oder Funktionsmodule, die diese Schnittstelle unterstützen, angeschlossen werden.
