Lenz Leistungsverstärker LV103 5A - Art.Nr. 22103

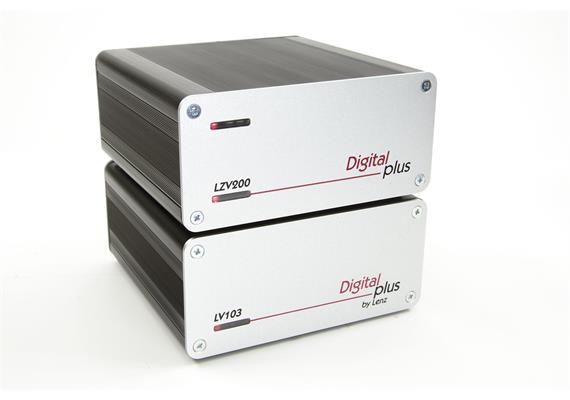

Digital plus Verstärker LV103
Wenn Sie mehr Leistung brauchen.
Auch der Nachfolger des LV103 ist so ausgelegt, dass er den sicherheitstechnischen Voraussetzungen und Bedingungen beim Betrieb der Modellbahn entspricht. Bei Bedarf llassen sich Gleisspannung und Ausgangsstrom individuell den Gegebenheiten anpassen und einstellen, der maximal bereitsgestellte Strom beträgt 5 Ampere. Der LV103 ist für den RailCom-Betrieb vorbereitet, verfügt über einen integrierten globalen RailCom Detektor
Wieviel Leistung braucht man?

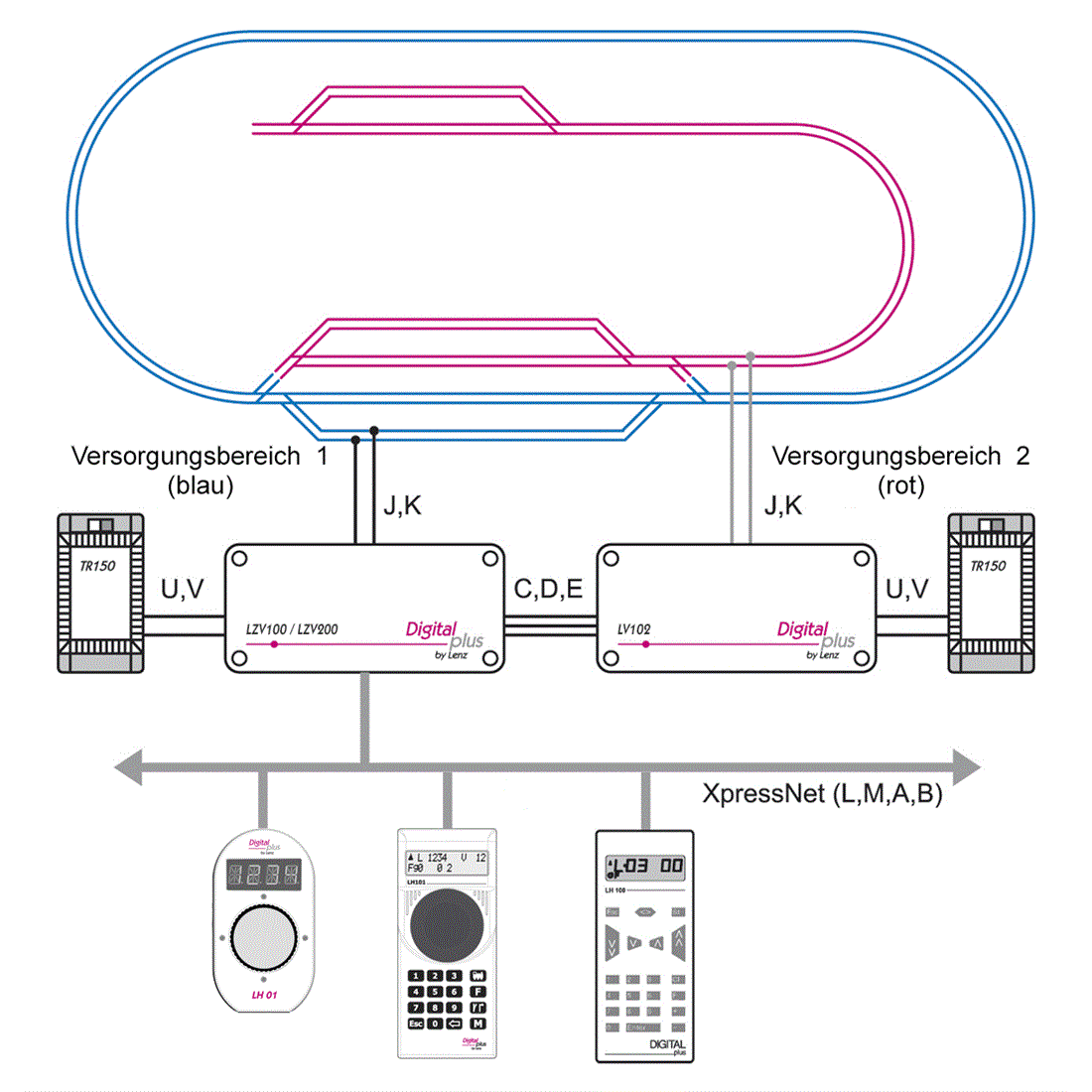

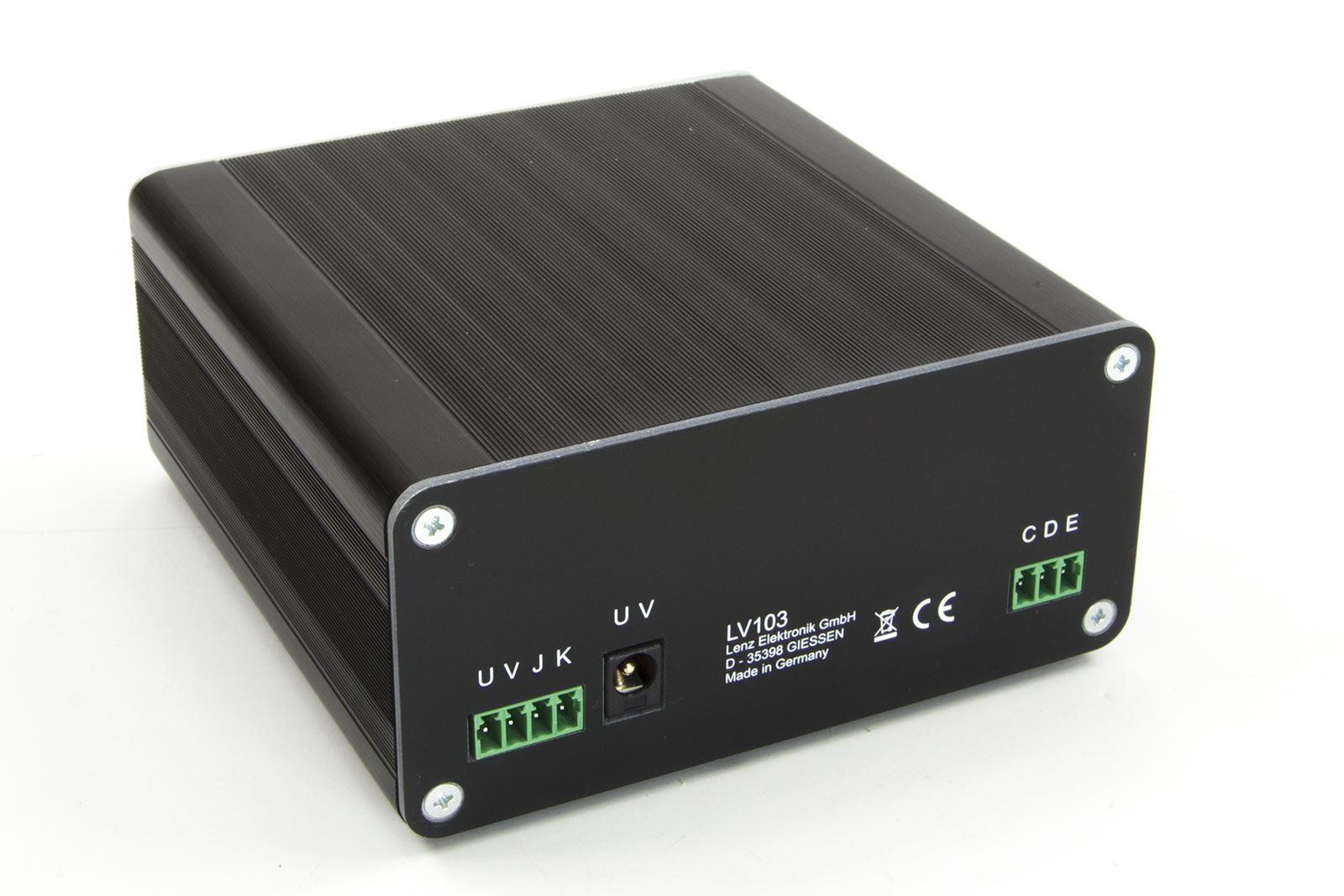

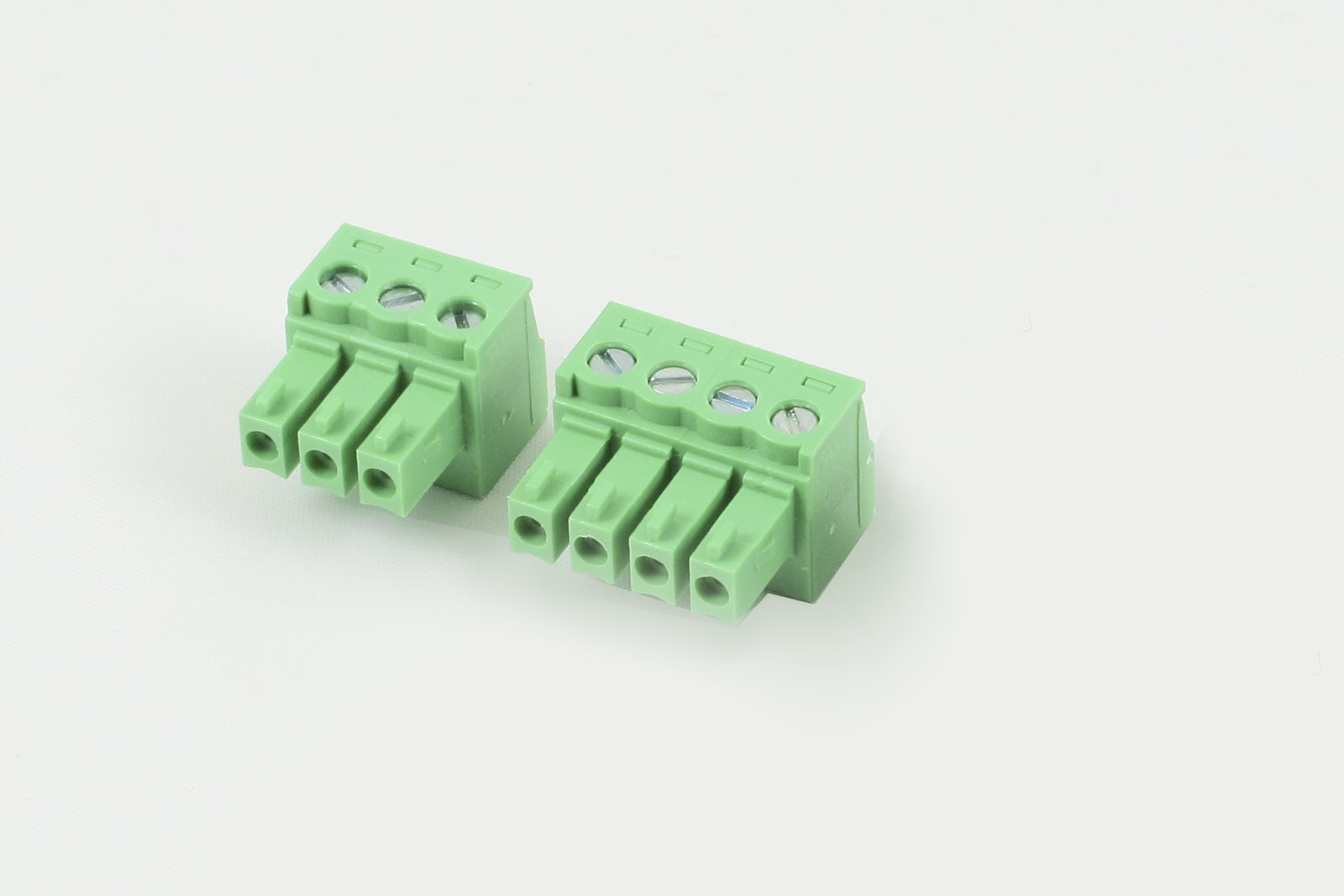

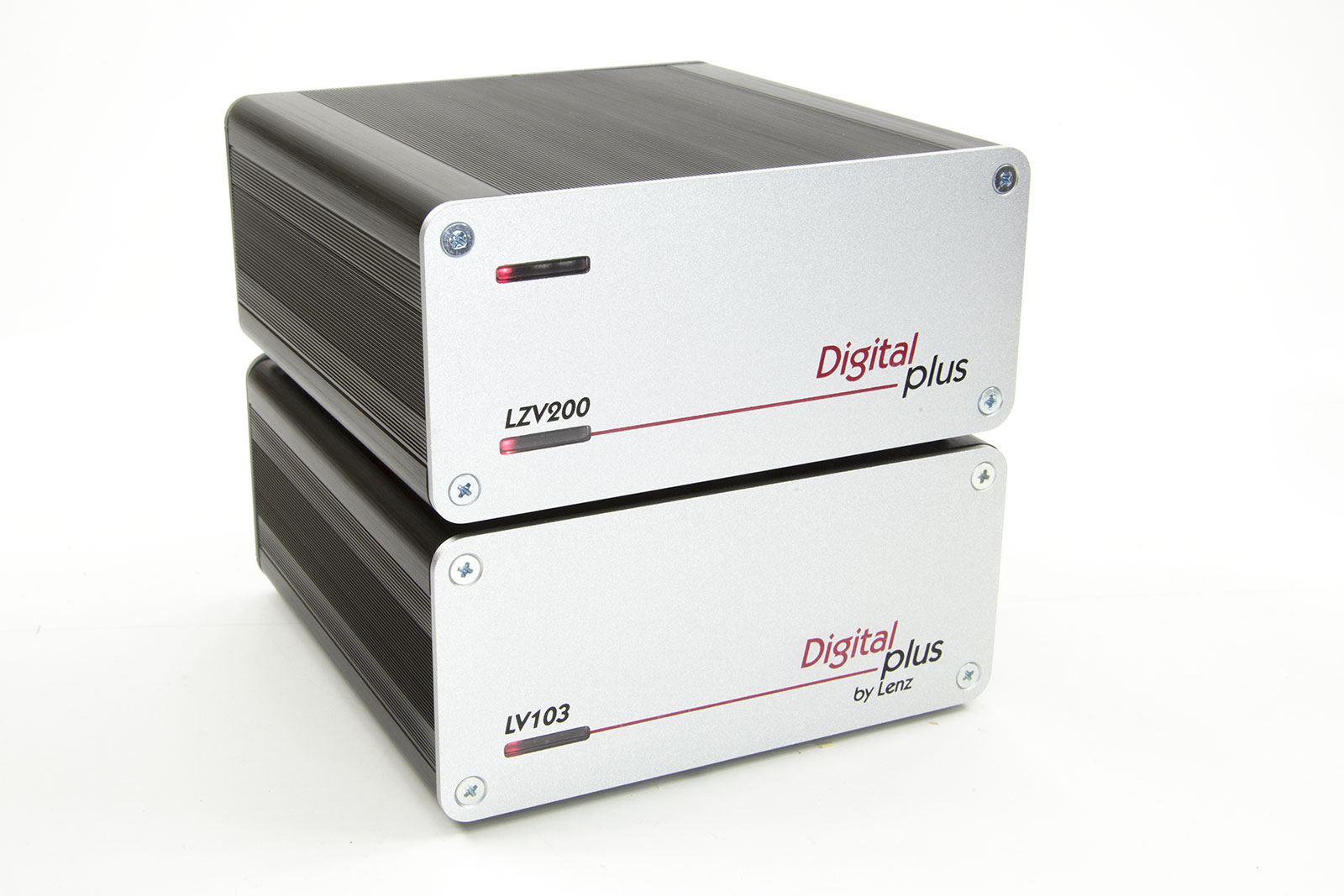

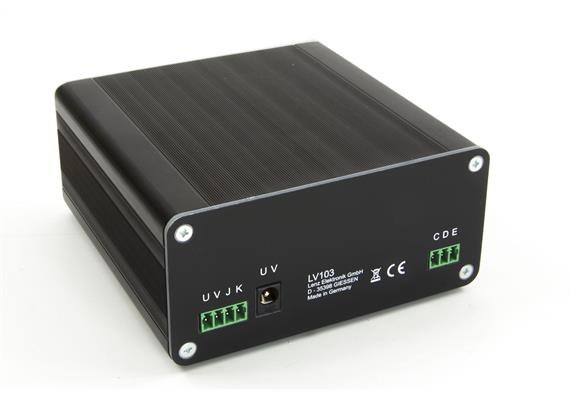

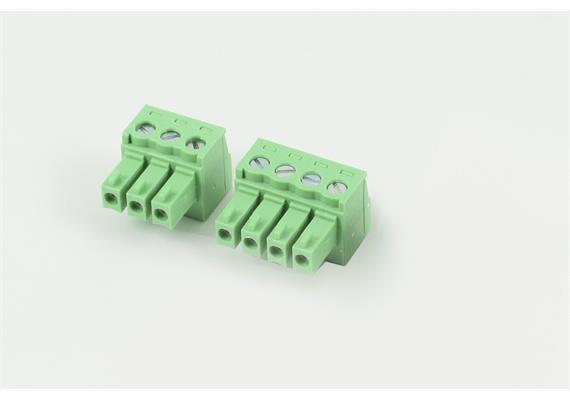

Der Leistungsbedarf einer Modellbahnanlage ist abhängig vom Stromverbrauch aller fahrenden Lokomotiven, den eingeschalteten Lokfunktionen, der Beleuchtung der Wagen sowie von Funktionsmodellen wie Kränen usw. Reicht die Leistung der LZV100 nicht aus, um alle Verbraucher sicher zu versorgen, teilt man das Gleisbild in mehrere Versorgungsabschnitte, die jeweils von einem eigenen Verstärker versorgt werden. Die Größe dieser Versorgungsbereiche muss so bemessen werden, dass in keinem Bereich mehr Strom benötigt wird, als der angeschlossene Verstärker liefern kann. Die Steuersignale erhalten die Zusatzverstärker von den Klemmen C und D der LZV100.
Jeder Verstärker benötigt zur Versorgung einen eigenen Transformator, der der jeweiligen Maximalstromstärke im Dauerbetrieb standhalten muss.
Der Verstärker darf mit einer Wechselspannung von bis zu effektiv 18 Volt oder mit einer Gleichspannung von bis zu 24 Volt betrieben werden.

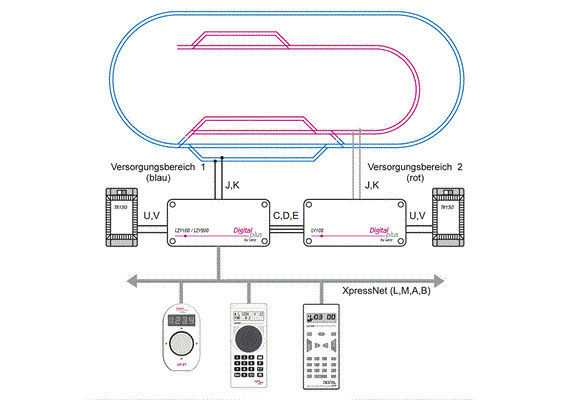

Ermittlung der erforderlichen Verstärker
Bilden Sie die Summe der Stromaufnahme aller gleichzeitig fahrenden Lokomotiven und der beleuchteten Waggons.
Zum Beispiel:
6 Lokomotiven mit einer Stromaufnahme von je 0,7 A plus 40 Glühbirnen mit einer Stromaufnahme von je 0,05 A in beleuchteten Waggons ergeben eine Gesamtstromaufnahme von 6,2 A. Teilen Sie diese Gesamtstromaufnahme durch den maximalen Strom, den ein Verstärker liefern kann, und Sie erhalten die Anzahl der Leistungsbereiche.
Abmessungen: 120 x 55 x 120 mm
