Faller Car System 161352 Erweiterungsmodul
Downloads (1)
Beschreibung

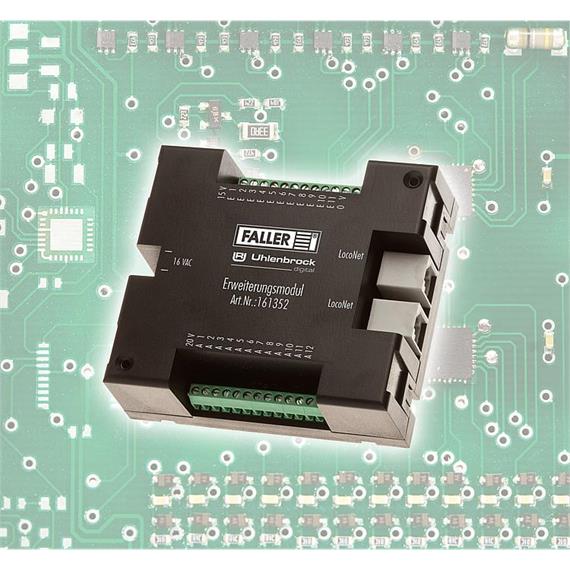

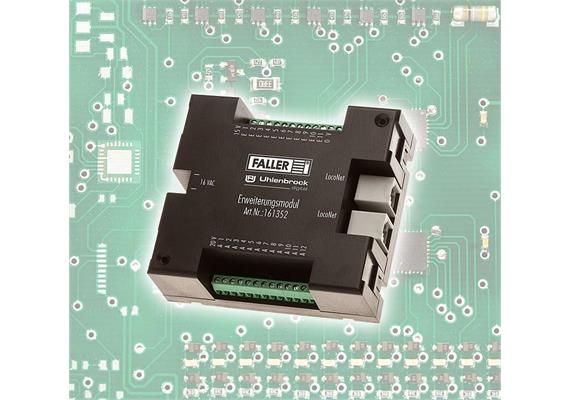

Faller Car System Erweiterungsmodul - Art.Nr. 161352
Erweiterungsmodu
Das Erweiterungsmodul wird an das Grundmodul (Interface) per LocoNet angeschlossen, um für komplexere Anlagen mehr Ein- und Ausgänge für Stopp-Stellen, Abzweigungen, Ampeln, Beleuchtungen, Sensoren und Parkplätze zu haben. Es können mehrere Erweiterungsmodule hintereinander geschaltet werden.
11 Eingänge für Sensoren, 12 Ausgänge für Funktionselemente.
Das Erweiterungsmodul im Car System-Digital-Betrieb:
Das Erweiterungsmodul wird per LocoNet-Kabel mit dem Digital Master verbunden und von der Software »Car System Digital« vollautomatisch als Hardware-Bestandteil erkannt. Über seine 11 Eingänge und 12 Ausgänge ermöglicht es die Einrichtung und Steuerung von auf der Strecke integrierten Lichtsignalen, wie z. B. physischen Ampeln, LEDs oder Lampen, von Car System Steuerungskomponenten, wie z. B. Abzweigungen, Parkplätzen oder Sensoren und von anderen Verbrauchern. Diese sind nach dem virtuellen Aufzeichnen der Strecke mit einer Digitaladresse im Anlagenfenster sichtbar. Der Anschluss erfolgt an 16 V Wechselspannung. Mehrere Erweiterungsmodule können hintereinander angeschlossen werden. Das Erweiterungsmodul kann auch direkt an eine LocoNet-fähige Digitalzentrale (z. B. Uhlenbrock Intellibox II) angeschlossen und darüber betrieben werden.
