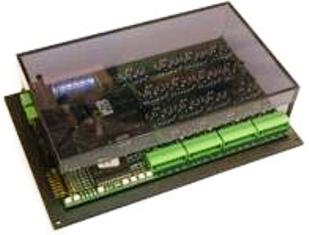

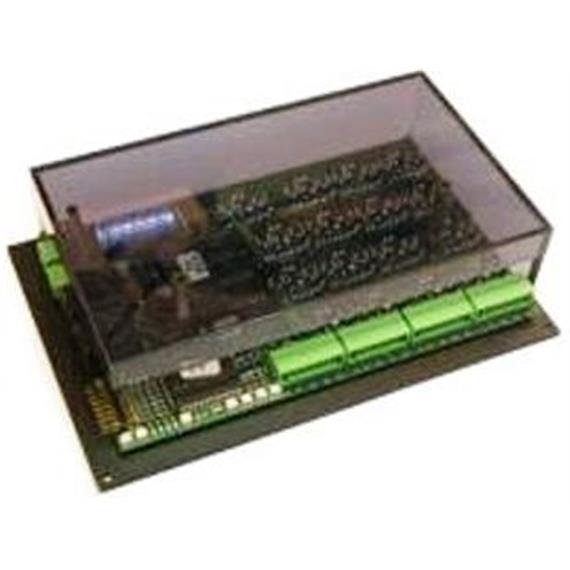

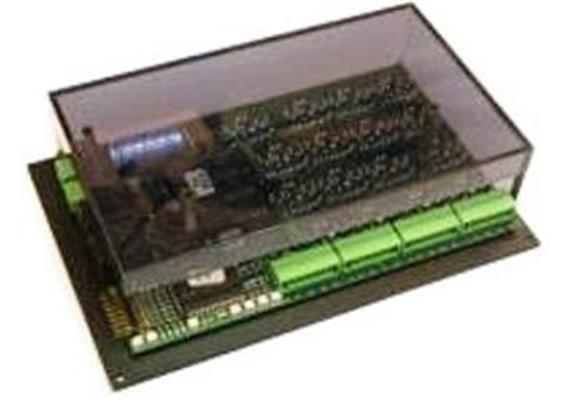

Zimo MX8S Magnetartikelmodul 16Weichen/32Lampen
Downloads (1)
Beschreibung
Zimo MX8S Magnetartikelmodul 16Wei/32Lamp. - Art.Nr. 05211134
MX8S Magnetartikel-Modul für 16 Weichen mit Doppelspulenantrieb, oder 32 Entkuppler, oder Lichtsignale mit insgesamt 32 Lampen. Gruppenweise Mischung möglich, z.B. 4 Weichen und 6 4-begriffige Signale.
Magnetartikel-Module (im Gegensatz zu Magnetartikel-Empfängern, Weichendecodern, usw.) werden über den CAN Bus angesteuert, und benützen diesen auch für die Rückmelde-Information. Damit sind sie unabhängig von Stromausfällen (bei Kurzschlüssen, usw.) auf der Schienenanlage, können mit einer gegenüber der Schiene unterschiedlichen (niedrigeren oder höheren) Weichenspannung betrieben werden, und belasten nicht den Digitalstromkreis, weder bezüglich des Stromverbrauchs noch bezüglich der Datenübertragung in beiden Richtungen.
Lichtsignale können mit vorbildartig langsamen Auf- und Abglimmen der Lampen betrieben werden (Zeitabläufe über CVs definierbar). Weiters bietet der MX8S bzw. MX8M 14 Hilfseingänge, die ein direktes zug-gesteuertes (Kontaktgleise, Reedkontakte, u.ä,) Schalten von Weichen ermöglichen (zuzuordnen per CV).
Technische Daten:
- Primrversorgung durch eigene Netz. Transformator: 10 - 18V
- Anzahl Paarfunktionen (z.B. Weichen) / Einzelfunktionen: 16 / 32
- Stellungs-Rückmeldung, falls Antriebe mit Endabschaltung
- Maximaler Ausgangsstrom (Überstromschutz eingebaut): 1 A cont., 3 A (Spitze)
- Impulszeiten zum Weichenschalten (definierbar per CV): 0,1 - 25 sec
- Abmessungen: 172 x 112 x 40 mm
Achtung: Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
