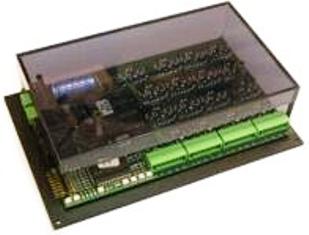

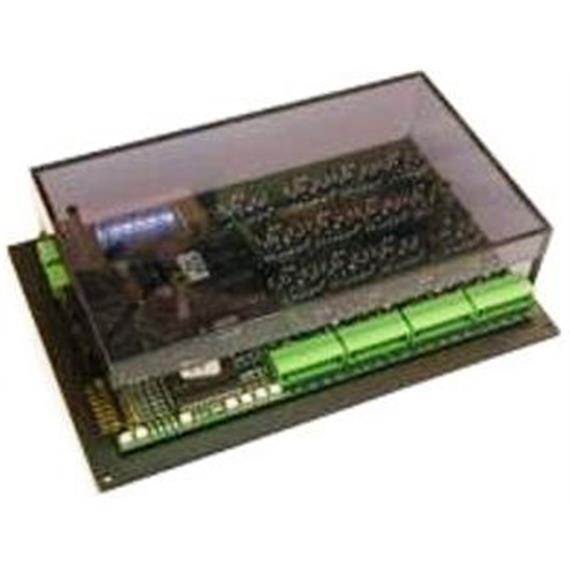

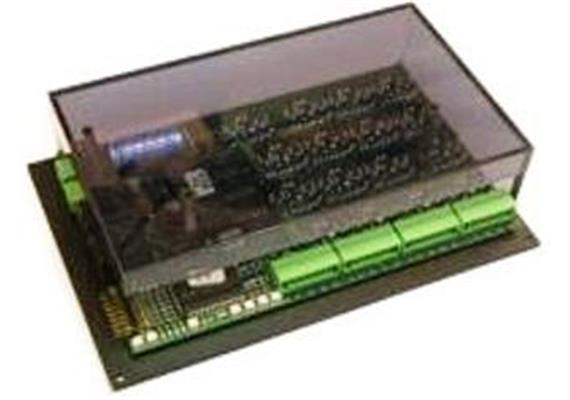

Zimo MX8M Magnetartikel-Modul für 16 motorische Weichen oder 32 Lampen

Zimo MX8M Magnetartikel-Modul für 16 motorische Weichen oder 32 Lampen

469.00 CHF / Pc
inc 8.1% Tax
Stock: 0
Notify when available
Notification activated
No: 05211163
Number
Cart
Notify when available:
As soon as the product is available, we will inform you by e-mail.
Data protection consent: By submitting this form, you consent to the storage and processing of your personal data. More information: Data protection

Downloads (1)

Description

Zimo MX8M Magnetartikel-Modul für 16 motorische Weichen oder 32 Lampen - Art.Nr. 05211163

Magnetartikel-Modul für 16 Weichen mit Motor- oder EPL-Antrieb, daneben auch alle Anschlussmöglichkeiten des MX8S.

Magnetartikel-Module (im Gegensatz zu Magnetartikel-Empfängern, Weichendecodern, usw.) werden über den CAN Bus angesteuert, und benützen diesen auch für die Rückmelde-Information. Damit sind sie unabhängig von Stromausfällen (bei Kurzschlüssen, usw.) auf der Schienenanlage, können mit einer gegenüber der Schiene unterschiedlichen (niedrigeren oder höheren) Weichenspannung betrieben werden, und belasten nicht den Digitalstromkreis, weder bezüglich des Stromverbrauchs noch bezüglich der Datenübertragung in beiden Richtungen.

Lichtsignale können mit vorbildartig langsamen Auf- und Abglimmen der Lampen betrieben werden (Zeitabläufe über CVs definierbar). Weiters bietet der MX8S bzw. MX8M 14 Hilfseingänge, die ein direktes zug-gesteuertes (Kontaktgleise, Reedkontakte, u.ä,) Schalten von Weichen ermöglichen (zuzuordnen per CV).

Technische Daten:
Primrversorgung durch eigene Netz. Transformator: 10 - 18V
Anzahl Paarfunktionen (z.B. Weichen) / Einzelfunktionen Stellungs-Rückmeldung, falls Antriebe mit Endabschaltung: 16 / 32
Maximaler Ausgangsstrom (Überstromschutz eingebaut): 1 A cont.), 3 A (Spitze)
Impulszeiten zum Weichenschalten (definierbar per CV): 0,1 - 25 sec
Abmessungen: 172 x 112 x 40 mm
